Ανιχνευτής ελαττωμάτων σχοινιών με ελαφρύ ασύρματο αισθητήρα

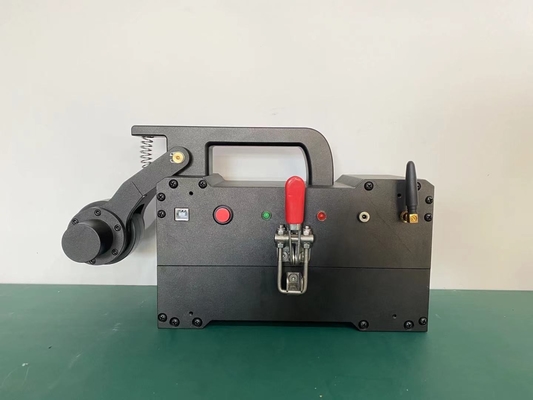

HUATEC WiFi Μαγνητικός ανιχνευτής ελαττωμάτων σχοινί HRD-100 με ασύρματο ALL-IN-ONE αισθητήρα

1Προδιαγραφές

Πρότυπα: GB/T21837-2008, ASTM E1571-2001 (Κανονική προδιαγραφή για την ηλεκτρομαγνητική εξέταση σχοινιών σιδηρομαγνητικού χάλυβα), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Πεδίο ανίχνευσης:Φ1.5 ̇46 mm (επιλέξτε διαφορετικό χαλκό 20mm, 28mm, 34mm, 46mm προαιρετικά τώρα)
Σχετική ταχύτητα μεταξύ αισθητήρα και καλωδίου:0.0·6.0 m/s Καλύτερη επιλογή:00,3 ̇ 1,5 m/s
Καλύτερο κενό ανάμεσα στο μανίκι οδηγού και το σύρμα: 2·6 mm,αποδεκτό κενό: 0·15 mm

Τύπος αρχείου εξόδου: Έκδοση αρχείων Word

Προειδοποίηση: ηχητικό και φωτεινό συναγερμό
Ανίχνευση τοποθεσίας σπασμένου σύρματος
Ακριβότητα ποιοτικής κρίσης: 99,99%
Ποσοτική εκτίμηση
Λάθος επαναληψιμότητας της ευαισθησίας: ±0,055%
Λάθος εμφάνισης: ±0,2%
Λάθος ανίχνευσης θέσης, ((L): ±0,2%
Δύναμη:Πρόσβαση ηλεκτρικής ενέργειας υπολογιστή 5V
Βάρος του αισθητήρα: < 10 kg (κανονικός αισθητήρας)

Θερμοκρασία περιβάλλοντος -10°C~40°C

Πίεση αέρα: 86~106Kpa

Σχετική υγρασία: ≤ 85%

Το σύστημα Windows του ανιχνευτή ηλεκτρονικού καλωδίου είναι το προϊόν ανανέωσης συστήματος GB το οποίο βασίζεται στη θεωρία λογισμικού DOS και την ιδεολογία καθοδήγησης συναγερμού πραγματικού χρόνου που χρησιμοποιεί το Visual Basic6.0 το θεμέλιο της γλώσσας προγραμματισμού, συνεχίζει τη σύνταξη για να γίνει.

Αυτό το σύστημα υλικού χρησιμοποιεί τον εγχώριο και ξένο προηγμένο μαγνητικό αισθητήρα και την ανεξάρτητη έρευνα και ανάπτυξη μοντέλο δειγματοληψίας ενοποιεί, μέσω της οδήγησης WIFI,απευθείας αποθήκευση δεδομένων στον υπολογιστή.

Αυτό το μέρος του λογισμικού συστήματος είναι στη βάση της ανάλυσης μετατροπής κυμάτων, χρησιμοποιώντας τη βάση της γλώσσας προγραμματισμού Visual Basic 6.0, συνεχίζει τη σύνταξη για να γίνει.Επιτυγχάνει τις λειτουργίες όπως η απόκτηση δεδομένων και ο έλεγχος, ανάλυση δεδομένων, προβολή δεδομένων, αποθήκευση δεδομένων και ούτω καθεξής.το δυναμικό σήμα δεδομένων που παρατηρείται και την κατάσταση αλλαγής του, και η πραγματική ώρα εμφάνιση του αποτελέσματος που λαμβάνεται και αποστέλλει τον συναγερμό. Το λογισμικό αυξήθηκε η λειτουργία αυτόματης αξιολόγησης.Στο μερικό ελάττωμα που αποδεικνύεται στην αυξημένη διατομή και το ποσοστό της συνολικής επιφάνειας της διατομήςΤο λογισμικό και τα Windows είναι πλήρως συμβατά, προσαρμόζονται στην αδράνεια λειτουργίας του χρήστη, χρησιμοποιεί τα αρχεία Word για την υποβολή εκθέσεων εξέτασης παραγωγής.

Αυτό το λογισμικό συστήματος μπορεί να είναι συμβατό με το λογισμικό ανίχνευσης δεδομένων δειγματοληψίας DOS, και μπορεί να επεξεργαστεί την ανάλυση σε αυτό.

Το σύστημα των παραθύρων υιοθέτησε μια ανεξάρτητη διαδικασία λειτουργίας και το ασφαλές σύστημα εξέτασης, μπορεί εύκολα να είναι κατάλληλο για κάθε είδος σύγχρονου υπολογιστή,και ολοκληρώνει μια σειρά διαδικασιών εξέτασης.

2Συστήματα Απαιτήσεις

2.1 Διαθεσιμότητα υλικού υπολογιστών Απαιτήσεις:

Επεξεργαστής: Πάνω από Celeron 1.5GHz
Μνήμη: 128MB
Σκληρός δίσκος: 10G
Σύνδεση:

Παρακολούθηση: Πάνω από το VGA

2.2 Απαιτήσεις περιβάλλοντος λογισμικού:

• Το σύστημα αυτό υποστηρίζει το λειτουργικό σύστημα Windows XP, WIN7, WIN8, WIN10, Linux κλπ.

• Πρέπει να εγκαταστήσω την πλατφόρμα Microsoft Office Word.

3. Εισαγωγή αισθητήρα

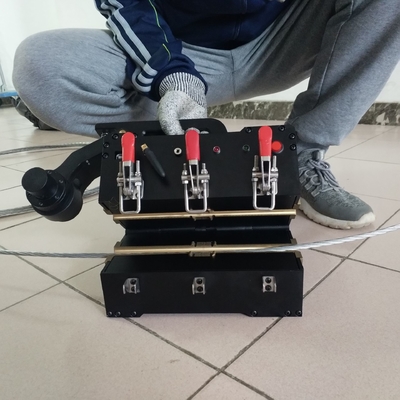

Μαγνητικός αισθητήρας: Ο αισθητήρας αποτελείται από εντοπιστή μετατόπισης (οδήγημα τροχός, κωδικοποιητής), την εγκατάσταση μαγνητισμού και την οργάνωση δειγματοληψίας.το σύρμα σχοινί και έχει τη σχετική κίνηση, τότε μπορεί να συλλέξει το σήμα.

Τοποθετητής μετατόπισης: Ο οδηγός περιστρέφεται σε κύκλο, ο φωτοηλεκτρικός κωδικοποιητής στέλνει τον παλμό εντολής δειγματοληψίας, συνειδητοποιώντας την ίση δειγματοληψία χώρου.

Εγκατάσταση μαγνητισμού: Όταν το σύρμα και έχει τη σχετική κίνηση, ολοκληρώνεται στο συρματόπλεγμα άξιο μαγνητισμού.

Οργάνωση δειγματοληψίας: Όταν το σύρμα και ο αισθητήρας έχουν τη σχετική κίνηση,το στοιχείο Hall αποτελείται από το κανάλι δειγματοληψίας θα μετατρέψει το σύρμα μαγνητικό ρεύμα ρύπανση μεταβολής της κατάστασης στο σήμα τάσης προσομοίωσης.
