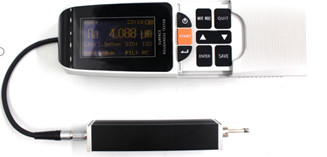

SRT-6671 Μεγάλο εύρος πολλαπλών παραμέτρων OLED Tester επιφάνειας τραχύτητας οθόνης
Χαρακτηριστικά του οργάνου
● ARM επεξεργαστής για τον έλεγχο και την επεξεργασία δεδομένων, γρήγορη ταχύτητα, χαμηλή κατανάλωση ενέργειας·
● Μεταμόσχευση λογισμικού λειτουργικού συστήματος σε πραγματικό χρόνο, υποστήριξη παράλληλης επεξεργασίας πολλαπλών καθηκόντων·
●Μεγάλο εύρος, πολλαπλές παραμέτρους: Ra, Rz, Rq, Rt, Rp, Rv, R3z και άλλες 13 παραμέτρους·
● 128*64 οθόνη OLED υψηλής φωτεινότητας, αυτοφωτισμός, μεγάλη θερμοκρασία, πλήρης γωνία θέσης·
● Εμφάνιση πλούσιων πληροφοριών, διαισθητική, μπορεί να εμφανίσει όλες τις παραμέτρους και τα γραφικά.
● Συμβατό με τα εθνικά πρότυπα ISO, DIN, ANSI, JIS·
● Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου, μπορεί να εμφανίσει οδηγίες διαδικασίας φόρτισης, ο χειριστής μπορεί να γνωρίζει τον βαθμό φόρτισης ανά πάσα στιγμή.
● Με το υπόλοιπο εικονίδιο δείκτη μπαταρίας, ζητά από τους χρήστες να φορτώσουν εγκαίρως.
● Μεγάλη χωρητικότητα αποθήκευσης δεδομένων, η μηχανή FLASH μπορεί να αποθηκεύσει 200 ομάδες αρχικών δεδομένων και μορφής κύματος.
● Αποθήκευση με μικρο SD κάρτες, έως 16G.
● Συμβατό με μια ποικιλία αισθητήρων: τυπικός αισθητήρας, αισθητήρας μικρών οπών, αισθητήρας αυλακώσεων, αισθητήρας βαθιάς αυλακώσεων.
● Η βελτιστοποιημένη δομή του αισθητήρα, η μετρούμενη τιμή είναι πιο σταθερή.
● Χρησιμοποιώντας USB διεπαφή, μπορεί να συνδέσει υπολογιστή και εκτυπωτή, μπορεί να συνειδητοποιήσει ενσωματωμένη αναβάθμιση λογισμικού σε απευθείας σύνδεση.
Τεχνικές παραμέτρους
Μηχανή υποδοχής
| Παράμετροι |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Πεδίο μέτρησης |
Ρα:00,025-12,5 μm |
| Εμφανισμένο εύρος |
Ρα, Ρq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| Πεδίο μέτρησης στον άξονα z |
± 20μm,± 40μm,± 80μm |
| Μέγιστη ανάλυση οθόνης |
00,001 μm |
| Φίλτρο |
RC, PC-RC, GAUSS, DP |
| Διάρκεια δειγματοληψίας l |
0.25mm,00,8 mm,2.5mm |
| Διάρκεια της αξιολόγησης L |
(1-5) l (προαιρετικό), l είναι το μήκος δειγματοληψίας |
| Μέγιστη ροή κίνησης |
17.5mm/0.7inch |
| Ελάχιστο μήκος εγχώριας κίνησης |
1.3mm/0.052inch |
| Λάθος ένδειξης |
≤ ± 10% |
| Δείχνει τη μεταβλητότητα της αξίας |
≤ 6% |
| Τρόπος εμφάνισης |
128×64 OLED Πλακέτα υγρού κρύσταλλου (αυθόρμητο φως) |
| Πηγή ισχύος |
Αναφορτιζόμενη μπαταρία λιθίου |
| Συνολικές διαστάσεις |
140 mm × 52 mm × 48 mm |
| Βάρος |
440 γραμμάρια |
Αισθητήρας
| Δείκτης απόδοσης αισθητήρα |
| Αρχή ανίχνευσης |
Τύπος επαγωγικότητας |
| Πεδίο μέτρησης |
160 μm |
| Ράδιο της άκρης του στιλού |
5 μm |
| Υλικό κορυφής βελόνας |
Διαμάντι |
| Δύναμη μέτρησης |
4mN ((0,4gf) |
| Γωνία της άκρης του πινέλου |
90° |
| Ράδιο καμπυλότητας του πατιού |
45 χιλιοστά |
Εφαρμοσμένο εύρος:
Το SRT-6671 χρησιμοποιείται ευρέως σε μηχανικές, αεροδιαστημικές, ανταλλακτικά αυτοκινήτων, επικοινωνίες, ηλεκτρική ενέργεια, ηλεκτρονικά και άλλες βιομηχανίες.Υπηρεσία τεχνικής εποπτείας, ειδικό δικαστήριο εισαγγελέα και ούτω καθεξής.

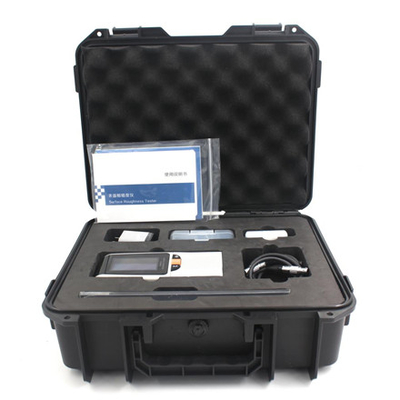

Τυπική διαμόρφωση
| Ονομασία προϊόντος |
Ποσότητα ΕΠΕ |
Ονομασία προϊόντος |
Ποσότητα ΕΠΕ |
| Μηχανή υποδοχής SRT-6671 |
1 |
Σημαντικός αισθητήρας RS100 |
1 |
| Τυπική πλάκα δείγματος |
1 |
Διορθωτής ισχύος |
1 |
| Κουστούμι αισθητήρα |
1 |
κατάλογος συσκευασίας |
1 |
| Πλάκα δοκιμής |
1 |
Κάρτα εγγύησης |
1 |
| Προδιαγραφές |
1 |
Πιστοποίηση |
1 |
Προαιρετική τοποθέτηση
Πλατφόρμα μέτρησης μαρμάρου μετρητή τραχύτητας
- Η ράβδος βίδας υψώνεται και κατεβάζεται και το V-groove τοποθετείται στην πλατφόρμα για τη μέτρηση του εργασιακού μεγέθους με μικρότερο σχήμα, γεγονός που μπορεί να βελτιώσει την ακρίβεια της μέτρησης.
- Μέγεθος πλατφόρμας από γρανίτη: 350 mm × 195 mm × 340 mm
- Ψηλά ύψος ανύψωσης: 300 ± 1 mm
- Ελάττωμα επιστροφής προς τα πάνω και προς τα κάτω: ≤ περιστροφή χειροκίνητου τροχού 1 / 6 κύκλου
- Βάρος: 10 κιλά
Μετρητής τραχύτητας για την μέτρηση πλατφόρμας χυτοσίδηρου
- Υψόμετρο ανύψωσης: 300 ± 1 mm.
- Λάθος επιστροφής: όχι περισσότερο από 1 / 6 του χειροκίνητου τροχού.
- Μέγεθος πλατφόρμας μέτρησης: 340 mm × 180 mm × 20 mm.
Τυπογράφος BT
Προαιρετικός θερμικός εκτυπωτής 58 mm για εύκολη εκτύπωση των αποτελεσμάτων των μετρήσεων.
Τυπικός αισθητήρας
