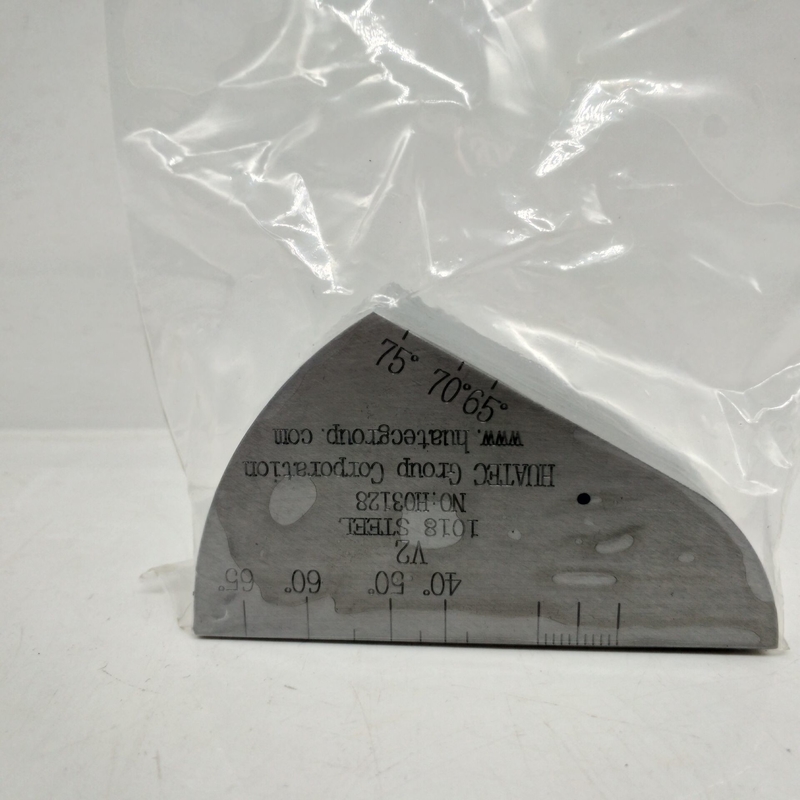

Δοκιμαστικό τετράγωνο βαθμονόμησης υπερήχων επιθεώρησης IIW V2

Δοκιμαστικό τετράγωνο βαθμονόμησης υπερήχων επιθεώρησης IIW V2

Τύπος:ISO 7963-2010

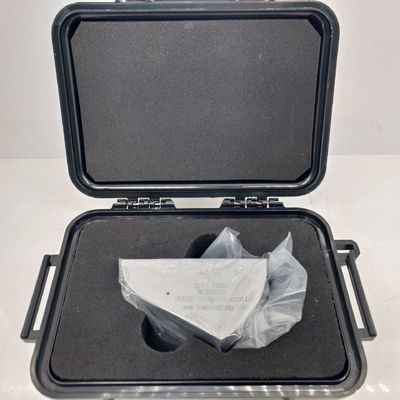

Το τεστ IIW2 (V-2 test block) είναι το τυποποιημένο τεστ που έχει εγκριθεί από τη Διεθνή Εταιρεία Ένταξης.Το δοκιμαστικό μπλοκ V-2 έχει τα πλεονεκτήματα του ελαφρού βάρους και της εύκολης μεταφοράςΙδιαίτερα κατάλληλο για χρήση στο πεδίο.

Τύπος	V2
Διάσταση (mm)	ΤΟΛΕΡΑΝΤΙΚΗ	Αποτελέσματα ελέγχου
75	±0.10	Επαρκής
43.3	±0.05	Επαρκής
12.5	±0.05	Επαρκής
(α)	< 0.05	Επαρκής
(α)	< 0.03	Επαρκής
(Ra)		Ra≤3,2um
Φ1.5	±0.05	Επαρκής
	< R0.10	Επαρκής
R50	±0.10	Επαρκής
R25	±0.10	Επαρκής

Κύρια σημεία χρήσης:

(1) Το σημείο σύγκρουσης και το περιθώριο ευαισθησίας του κλίσης του ανιχνευτή μετρήθηκαν χρησιμοποιώντας μια επιφάνεια αντανάκλασης τόξου με ακτίνα R50 mm.

(2) Χρησιμοποιώντας την επιφάνεια αντανάκλασης της τρύπας 5 διαδρόμων, το εύρος διάθλασης του ανιχνευτή κλίσης είναι 45°-65° και 65°-75°, αντίστοιχα.

(3) Η οριζόντια και κατακόρυφη γραμμικότητα του ανιχνευτή ελαττωμάτων μπορεί να μετρηθεί με τη χρήση πολλαπλών αντανακλάσεων p-κυμάτων του πυθμένα με πάχος 12,5 mm.

(4) Για τη διόρθωση του άξονα χρόνου και του μηδενικού σημείου χρησιμοποιούνται δύο επιφάνειες τόξου, R25 και R50.
