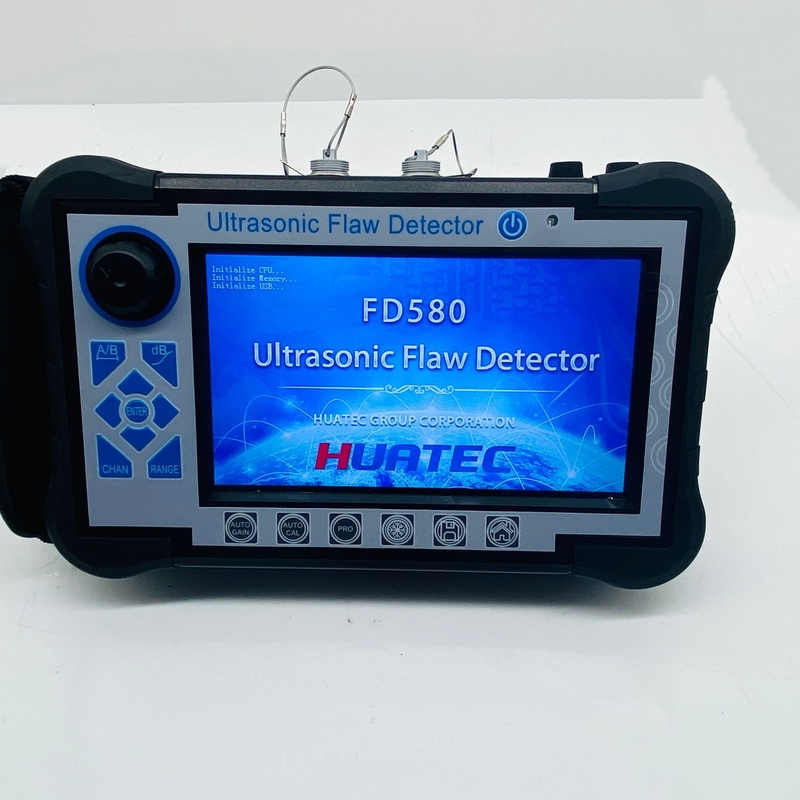

Ηλεκτρονικός ανιχνευτής ελαττωμάτων FD580 με υπερηχητική οθόνη αφής
Εισαγωγή
Το ψηφιακό υπερηχητικό ανιχνευτή ελαττωμάτων είναι προηγμένου τύπου, το οποίο είναι οθόνη αφής, μπορεί γρήγορα, εύκολα και χωρίς ζημιά, να ανιχνεύσει με ακρίβεια, να εντοπίσει,να αξιολογεί και να διαγιγνώσσει διάφορα ελαττώματα στο εσωτερικό του εργαστηρίου, όπωςρήξηΕφαρμόστηκε για ηλεκτρική ενέργεια, πετροχημικά, λέβητα και δοχεία υπό πίεση, χάλυβα, στρατιωτική, αεροδιαστημική, σιδηροδρομικές μεταφορές,αυτοκινήτουΗ τεχνολογία αυτή αποτελεί βασικό εργαλείο για τη βιομηχανία των μη καταστροφικών δοκιμών.
Τεχνική προδιαγραφή
| Εμφάνιση |
7 ιντσών έγχρωμη οθόνη TFT,800*480 ανάλυση |
| Τρόπος λειτουργίας |
Κουμπί, περιστροφή, οθόνη αφής |
| Ηλεκτρική τροφοδοσία |
Η μπαταρία ιόντων λιθίου |
| Δυνατότητα μπαταρίας |
5.0Ah |
| Δυναμική τάση |
12V |
| Ποσότητα ισχύος |
1 |
| Εργασιακό χρόνο |
≥ 8 ώρες |
| Εισαγωγή προσαρμογέα |
DC100 ̇ 240V 50Hz/60Hz |
| Έξοδος προσαρμογέα |
12V AC |
| Δύναμη προσαρμογέα |
36W |
| Αποθήκευση δεδομένων |
κάρτα SD ((16G) |
| Ασφάλεια |
1 |
| Θερμοκρασία λειτουργίας |
-10°C-45°C |
| Θέρμανση αποθήκευσης |
-20°C-60°C |
| Αξία IP |
IP65 |
| Διάσταση |
245*155*55mm |
| Βάρος |
1.18kg (συμπεριλαμβανομένης της μπαταρίας) |
| Συνηθισμένο μοντέλο UT |
| Τύπος συνδέσμου ανιχνευτή |
Δελτίο ΕΚΑΧ |
| Τύπος καναλιού |
Ενιαίο κανάλι |
| Αριθμός καναλιού |
Ομάδα 500 (διαμορφώσιμη σε κλίμακα) |
| Τύπος παλμού |
Αρνητικό αιχμηρό κύμα |
| Η τάση μετάδοσης |
50-350V, βήμα σε 50V |
| Αμβλύνσεις |
560Ω |
| Κέρδος |
0~110dB, βήμα:0.5/2/6/12 dB |
| Κάντε Καλές Προσαρμογές |
-4~+4 |
| Αποζημίωση επιφάνειας |
Όλο το εύρος κέρδους |
| Συχνότητα εργασίας |
0.5 ~ 20MHz· |
| Τύπος ανιχνευτή |
Μοναδικό, διπλό, διαμέσου, τύπου βύθισης |
| Φίλτρο |
Τρία προαιρετικά:
1~4MHz/0,5~10MHz/2~20MHz
|
| Τρόπος ανίχνευσης |
Αρνητικό/Προσθετικό/Δύοπλευρο/RF |
| Απορρίψτε |
0~80%, βήμα 1% |
| Πεδίο δοκιμής |
0~15000mm,Ελάχιστο εύρος προβολής:15mm (σε χάλυβα) |
| Ταχύτητα υλικού |
100~20000m/s |
| Μετατόπιση παλμού |
-10~1000 mm |
| Π ΑΠΟΧΡΗΣΗ |
0 ~ 200us |
| Χ-VAL |
0~100 mm |
| Οδηγός |
Έλεγχος συγκόλλησης, φύλλου, σφυρηλασίας |
| Σημείο δοκιμής |
Πύργος/X-val/J val |
| Μέτρηση |
Πύλη:Αμβέλεια,Αμβέλεια dB τιμή,Εμβέλεια,Οριζόντια απόσταση,Κοντάρτια απόσταση,Η τιμή διαφοράς μεταξύ πύλης Α και Β
Δείκτης: 2 διασταυρούμενοι δείκτες, μπορεί να δοκιμάσει την οριζόντια και κατακόρυφη απόσταση, και την απόσταση μεταξύ των δείκτων (σε λειτουργία σάρωσης B)
|
| Πύλη |
Ξεκίνηση πύλης: όλη η περιοχή |
| πλάτος θύρας:όλη η περιοχή |
| Επίπεδο πύλης: 10~90%, βήμα: 1% |
| Στροφή |
DAC, μέγιστο έξι καμπύλες, συμμορφώνονται με το NB/T 47013, GB/T 11345, GB/T 29712 και άλλα πρότυπα |
| TCG, μέγιστο έξι καμπύλες |
| Μέσο όρο |
| Άλλες λειτουργίες |
Πλήρη οθόνη, διακόπτης κέρσης ((περίοδος/ύψος/ορίζοντας), μονό/συνεχής αυτόματη αύξηση ((10~100%, βήμα 10%), αντιστοιχία ηχώ, πλήρης ηχώ, μέγιστη έκταση, μέγιστη μνήμη, γρήγορη σάρωση, εκτός λειτουργίας, λήψη οθόνης |
| Μέγιστη κατάψυξη/Βάθος ρωγμών/Επεκτάσεις πύλης//Μεταβολή καμπυλωμένης επιφάνειας/B σάρωση/Συγχρονισμός επίπεδου συγκόλλησης//βίντεο |
| Ασφάλεια |
Ασύρματο ήχου και φωτός |
| Αισθητικότητα |
≥ 65dB ((200mm Φ2FH),2.5ΠΦ20) |
| Λάθος οριζόντιας γραμμικότητας |
≤ 0,3% |
| Λάθος κάθετης γραμμικότητας |
≤ 3% |
| Λάθος γραμμικότητας πλάτους |
≤ ± 2% |
| Ακριβότητα του αποσβεστήρα |
20 dB ± 1 dB |
| Δυναμικό εύρος |
≥32dB |
| Απόσταση ανάλυσης |
≥26dB |
| Επίπεδο θορύβου |
< 40 × 10-9V/ |
| |
|
|
Χαρακτηριστικά
●Αύξηση της ακρίβειας της ποσοτικότητας και της τοποθέτησης για την κάλυψη των απαιτήσεων της ανίχνευσης από κοντινή και μεγάλη απόσταση
●Η τυφλή ζώνη κοντινού πεδίου είναι μικρή, μπορεί να ανταποκριθεί στις απαιτήσεις ανίχνευσης για σωλήνες μικρής διαμέτρου και λεπτών τοιχωμάτων.
●Δυνατότητα αυτόματης βαθμονόμησης: αυτόματη βαθμονόμηση με ένα κουμπί,εύκολη στη λειτουργία, αυτόματη σφαίρα δοκιμής
●Αυτόματη εμφάνιση της θέσης ηχώ ελαττώματος ((Βάθος:d, οριζόντια:p, απόσταση:s, πλάτος,dB,ф)
●Αλλάξτε τις τρεις κλίμακες ελεύθερα ((Βάθος:d, Οριζόντια:p,Απόσταση:s)
●Αυτόματη αύξηση, περιβλήματα κορυφής, λειτουργίες μνήμης κορυφής, οι οποίες μπορούν να βελτιώσουν την αποτελεσματικότητα ανίχνευσης.
●Αυτόματα καταγράφεται η διαδικασία ανίχνευσης ελαττωμάτων και η δυναμική αναπαραγωγή
● Υπολογισμός τιμής φ: ανίχνευση ελαττωμάτων με ευθεία ανίχνευση, μπορεί να βρει αυτόματα το υψηλότερο κύμα για τη μετατροπή της τιμής φ
●500 ανεξάρτητα κανάλια (μπορούν να επεκταθούν), τα οποία μπορούν να εισάγουν και να αποθηκεύουν ελεύθερα τα πρότυπα ανίχνευσης οποιωνδήποτε βιομηχανιών, δεν χρειάζεται να φέρουν τα τυποποιημένα μπλοκ για επιτόπια επιθεώρηση.
● Αποθήκευση, αναπαραγωγή 500 κυμάτων A-scan και δεδομένων ελεύθερα
● Οι καμπύλες DAC, AVG και TCG (αποζημίωση βάθους) παράγονται αυτόματα και μπορούν να διαχωριστούν σε τμήματα.
●14 ενσωματωμένα πρότυπα επιθεώρησης
●Ελεύθερη πρόσβαση σε οποιαδήποτε βιομηχανικά πρότυπα
●Μπορεί να ρυθμίζεται το πλάτος και η ισχύς του παλμού
●Δυνατότητα σάρωσης B και λειτουργία σάρωσης σε χρώμα B·
●Μπορεί να επικοινωνεί με τον υπολογιστή και να εξάγει το αρχείο WORD, καθώς και την έκθεση ανίχνευσης
●IP65 πλαστική θήκη ABS, ανθεκτική και ανθεκτική, αδιάβροχη και αδιάβροχη και εξαιρετική ικανότητα κατά των παρεμβολών
●Χρησιμοποιεί (ασύρματο) λογισμικό επικοινωνίας για την ανάλυση εκτυπωτικών εκθέσεων δεδομένων κλπ.
● 260.000 χρώματα αληθινή χρωματική οθόνη, είναι κατάλληλη για εργασιακό περιβάλλον υπό έντονο ή χαμηλό φωτισμό
●Αύξητη απόδοση μπαταρίας λιθίου, μπορεί να λειτουργεί συνεχώς για 8-10 ώρες
● Καταγραφή ρολογιού σε πραγματικό χρόνο: ημερομηνία ανίχνευσης ελαττώματος σε πραγματικό χρόνο, αρχείο παρακολούθησης και αποθήκευση
●Προστασία κατά της απενεργοποίησης, τα δεδομένα αποθήκευσης δεν μπορούν να χαθούν
●Οι παράμετροι ανίχνευσης ελαττωμάτων μπορούν να δοκιμάζονται αυτόματα ή να ρυθμίζονται εκ των προτέρων
●Ψηφιακή απόρριψη, δεν επηρεάζει την αύξηση και τη γραμμικότητα
●Αντιστάθμιση κέρδους: Η εξασθένιση Db μπορεί να διορθωθεί για την τραχύτητα της επιφάνειας, τις καμπυλωτές επιφάνειες, την ανίχνευση ελαττωμάτων μεγάλης εμβέλειας σε παχιά εργαλεία κλπ.
●Μπορεί να λειτουργήσει ο ανιχνευτής ελαττωμάτων με λογισμικό στον υπολογιστή, επιτυγχάνοντας τον στόχο του ελεγχόμενου από υπολογιστή ανιχνευτή ελαττωμάτων για την ανίχνευση

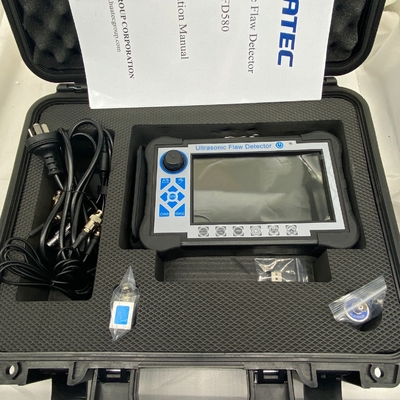

Τυπική διαμόρφωση
|
|
Ονομασία |
Ποσότητα ΕΠΕ |
| 1 |
Κεντρική μονάδα |
1 |
| 2 |
Διορθωτής ισχύος |
1 |
| 3 |
ανιχνευτής σύνδεσης καλωδίου BNC-C6 |
2 |
| 4 |
Κουτί με όργανα |
1 |
| 5 |
Εγχειρίδιο χρήσης |
1 |
| 6 |
Καθαρός ανιχνευτής 10mm 2,5MHz |
1 |
| 7 |
Ζώνη γωνίας 13x13 K2 2,5MHz |
1 |
| 8 |
Κάρτα εγγύησης |
1 |
