TG-M70 Σύστημα μέτρησης πάχους διάβρωσης από μαγνητική έλξη

TG-M70 Σύστημα μέτρησης πάχους διάβρωσης από μαγνητική έλξη

1. Διαμόρφωση

2. ΣύντομηΕισαγωγή

Αυτό το σύστημαΔεν χρειάζεται σκαλωσιά, δεν χρειάζεται να γυαλίσει το αντισηπτικό στρώμα, χωρίς κανένα σύνδεσμο..

• Χρησιμοποιώντας τον υψηλής αντοχής μόνιμο μαγνήτη σπάνιων γαιών, ακόμη και αν υπάρχει μια απροσδόκητη διακοπή ρεύματος, δεν θα πέσει από την επιφάνεια ανίχνευσης.κάθετες και αντιστροφές πολλαπλών κινήσεις στάσης στην επιφάνεια σιδηρομαγνητικών κατασκευαστικών στοιχείων.
• Εγκατάσταση ηλεκτρομαγνητικού υπερηχητικού ανιχνευτή πάχους για ταχεία ανίχνευση και τοποθέτηση κατά της διάβρωσης του τοίχου
• Ακριβής σάρωση της περιοχής για να δοκιμάσει τη διάβρωση πάχους.
• Αντιστοίχιση A και B.
• Εξοπλισμένο με κάμερα βίντεο, μπορεί να παρατηρήσει εγκαίρως την κατάσταση βίντεο της επιφάνειας που ελέγχεται.
• Το σύστημα τηλεχειρισμού για τον έλεγχο της κατεύθυνσης σάρωσης, και μπορεί να προκαθοριστεί κατεύθυνση σάρωσης.

3. Δύο τροχοί Μαγνητικοί χαρακτήρες σέρβων

Το διτροχιακό μαγνητικό σέρβιρο είναι ένα προηγμένο όργανο που μπορεί να μεταφέρει μια ποικιλία από μη καταστροφικούς εξοπλισμούς δοκιμών.έχει συσσωρεύσει μεγάλο αριθμό εμπειριών επί τόπου σε πολλούς τομείς όπως η πετροχημική, ειδικές επιθεωρήσεις κατσαρόλας, και ηλεκτρική ενέργεια. μπορεί να μεταφέρει ηλεκτρομαγνητικό υπερήχο στο κάτω μέρος του σωλήνα, αγκώνα ή τρεις συνδέσμους και άλλες διάβρωση,Η διάβρωση σε πιο σοβαρές περιοχές για να γίνει επιθεώρηση ή B μέτρηση πάχους σάρωσης, το πεδίο της βιομηχανίας που ονομάζεται ειδικοί ανίχνευσης διάβρωσης σωλήνων

Η διτροχιακή μαγνητική σάπια έχει τα ακόλουθα χαρακτηριστικά: συμπαγή δομή, υψηλή ευελιξία, μαγνητική αναρρόφηση, υψηλή ακρίβεια ελέγχου, προηγμένη τεχνολογία ανίχνευσης, συμβατή ανίχνευση βίντεο,και μοναδικό μηχανισμό ανύψωσης ανιχνευτών- Για την αυτόματη ανίχνευση της διάβρωσης σωλήνων, δοχείων και πλακών

1) Σύνθετη δομή και μεγάλη ευελιξία

Ο συμπαγής και εξαιρετικός σχεδιασμός του επιτρέπει την εύκολη ανίχνευση διάβρωσης για διάφορους τύπους σιδηρομαγνητικών σωλήνων και δοχείων.Οι μαγνητικές σφαίρες έχουν μήκος 350 mm × πλάτος 140 mm × ύψος 130 mm και βάρος μικρότερος από 5Η μοναδική δομή των δύο τροχών επιτρέπει το ελεύθερο περπάτημα σε σωλήνες με ελάχιστο μήκος 100 mm.Η ελάχιστη ακτίνα στροφής είναι 400mm και ο αγκώνα με ελάχιστη ακτίνα κάμψης των 100mm μπορεί εύκολα να περάσειΩς εκ τούτου, το πεδίο εφαρμογής των δύο τροχών μαγνητικής κίνησης και σάρωσης έχει διευρυνθεί σημαντικά.

2) Μαγνητική αντλία

Από την άποψη του σχεδιασμού, χρησιμοποιεί μαγνητικούς μαγνήτες σπάνιων γαιών για να κάνει μόνιμους μαγνήτες υψηλής αντοχής σε δύο γύρους μαγνητικών αναρριχημάτων.δεν υπάρχει κίνδυνος πτώσης του αμαξώματος από την ανιχνευόμενη επιφάνειαΩς εκ τούτου, η διτροχιακή μαγνητική σάπια μπορεί να εκτελέσει με ασφάλεια την ανίχνευση οριζόντιας, κατακόρυφης και αντιστροφής στάσης.που σημαίνει ότι δεν θα επηρεάσει οποιαδήποτε κατακόρυφη κίνηση όταν τραβάει 5kg βάρος.

3) Υψηλή ακρίβεια ελέγχου

Δύο τροχούς μαγνητική ταχύτητα σέρματος είναι 0-6m / λεπτό και μπορεί να προωθήσει με σταθερή ταχύτητα, από τον κωδικοποιητή ακρίβειας μπορεί να επιτύχει τη λειτουργία της ρύθμισης του κενού ανίχνευσης,μπορεί να επιτύχει καλύτερα τις ανάγκες ανίχνευσης του χρήστηΓια παράδειγμα, ο πελάτης πρέπει να εκτελεί μια διαδικασία ανίχνευσης κενών κάθε 50 mm σε ένα σημείο στο πίσω μέρος του αγκώνα: ο ελεγκτής μπορεί να προγραμματιστεί,και η δύο τροχούς μαγνητική ανάβαση μπορεί να λειτουργήσει και να επιθεωρηθεί κάθε 50 mmΒελτίωση της αποτελεσματικότητας και της ακρίβειας της ανίχνευσης.

4) Προηγμένη τεχνολογία ανίχνευσης

Παραδοσιακά, το πυεζοηλεκτρικό πάχος χρησιμοποιείται στην παραδοσιακή μέτρηση πάχους,και φέρνει κάποια δυσκολία και δύναμη στο προσωπικό επιθεώρησης σε πολλούς τομείς όσον αφορά τη διαδικασία ανίχνευσής τουΗ μέθοδος χειροκίνητης επιθεώρησης του πιεζοηλεκτρικού υπερηχητικού μετρητή πάχους έχει τα ακόλουθα μειονεκτήματα:και η επιφάνεια πρέπει να αποκατασταθεί μετά τη λήξη της δοκιμήςΗ αποτελεσματικότητα είναι εξαιρετικά χαμηλή. (2) Η παραδοσιακή υπερηχογράφηση πρέπει να επικαλύπτεται με ένα συσσωρευτικό μέσο, το οποίο είναι πολύ σκληρό στις συνθήκες του εργοταξίου.πρέπει να κατασκευαστεί σταθερή πλατφόρμα, η οποία είναι δαπανηρή και χρονοβόρα.

Χρησιμοποιώντας το προηγμένο αυτόματο σύστημα ανίχνευσης διάβρωσης πάχους τοιχώματος (ηλεκτρομαγνητικό υπερηχητικό), τα προαναφερθέντα βαρετά προβλήματα θα επιλυθούν,και η ακρίβεια ανίχνευσης είναι συγκρίσιμη με την παραδοσιακή πιεζοηλεκτρική υπερηχητικήΧωρίς να χρειάζεται κατασκευή σκαλωμάτων, χωρίς να χρειάζεται να γυαλίσει το στρώμα αντι-διάβρωσης, χωρίς κανένα παράγοντα σύνδεσης, μέσω του τηλεχειριστή στο έδαφος,για την επίτευξη υψηλής ταχύτητας διάτρησης τοιχώματος σωλήνα γρήγορη ανίχνευση θέσης και ακριβής μέτρηση της πυκνότητας σάρωσηςΠαράλληλα με την εξασφάλιση της ακρίβειας ανίχνευσης, βελτιώνει σημαντικά την αποτελεσματικότητα ανίχνευσης και μειώνει το κόστος ανίχνευσης.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) Ο διτροχιακός μαγνητικός ελκυστήρας αντιμετωπίζει αναπόφευκτα μηχανικές ενέργειες που απαιτούν ανύψωση με ανιχνευτή κατά την εκτέλεση ανίχνευσης σημείων διάβρωσης ή επιθεώρησης B-scan.Κατά τη μέτρηση του πάχους του σημείου, η μέτρηση πρέπει να πραγματοποιείται στο ίδιο καθορισμένο σημείο. Τα δεδομένα κάθε σημείου λαμβάνονται όταν ο ανιχνευτής προσγειωθεί στην επιφάνεια που πρόκειται να μετρηθεί.η λειτουργία του ανιχνευτή μπορεί να ανυψωθεί για να επιτευχθεί το πιο ακριβές σημείοΗ τιμή πάχους. Όταν εκτελείται μια B-scan στο αντικείμενο που πρέπει να μετρηθεί, αν και ο ανιχνευτής βρίσκεται κοντά στην επιφάνεια, αν το υπόλοιπο ύψος της συγκόλλησης είναι μεγάλο,Ο ανιχνευτής πρέπει να ανυψωθεί και να σταθεί στα δύο.Ως εκ τούτου, η λειτουργία ανύψωσης και κατεβάσεως του ανιχνευτή είναι επίσης πολύ σημαντική.

4. Ηλεκτρομαγνητική μονάδα μέτρησης πάχους υπερήχων

Η ηλεκτρομαγνητική υπερηχογράφηση EMAT και η παραδοσιακή πιεζοηλεκτρική υπερηχογράφηση ανήκουν στην κατηγορία των υπερήχων.Οι πιεζοηλεκτρικοί υπερηχητικοί μετατροπέες βασίζονται στην πιεζοηλεκτρική επίδραση ενός πιεζοηλεκτρικού πλακιδίου για την εκπομπή και λήψη υπερηχητικών κυμάτων, ενώ τα EMAT βασίζονται σε ηλεκτρομαγνητικές επιδράσεις (μαγνητοστρίκτικη δύναμη, δύναμη Lorentz) για τη μετάδοση και λήψη υπερηχητικών κυμάτων,και η ενεργειακή του μετατροπή γίνεται στο στρώμα του δέρματος, απευθείας στην επιφάνεια του εργασιακού τμήματοςΗ παραδοσιακή πιεζοηλεκτρική υπερηχητική δοκιμή έχει υψηλές απαιτήσεις όσον αφορά το φινίρισμα της επιφάνειας του εργαστηρίου.Η ηλεκτρομαγνητική υπερηχητική δοκιμή έχει χαμηλή απαίτηση για την επιφάνεια του εργαστηρίουΟ ηλεκτρομαγνητικός υπερηχογράφος έχει τα ακόλουθα πλεονεκτήματα:

• Ανίχνευση χωρίς επαφή, χωρίς παράγοντα ζεύξης (ανύψωση έως περίπου 4 mm)
• Οι απαιτήσεις για την επιφάνεια δεν είναι υψηλές, η τραχύτητα της επιφάνειας μπορεί να ανιχνευθεί, με κλίμακα οξειδίου, επικάλυψη, επικάλυψη και άλλα κομμάτια εργασίας
• Γρήγορη ανίχνευση

Πιεζοηλεκτρικός υπερηχητικός EMAT

Κρυστάλλινος μαγνήτης

Συμπληρωματικός παράγοντας Ηλεκτρομαγνητική σπείρα

Δονήσεις ρεύμα Eddy Μαγνητικό πεδίο

Υπερήχθη Υπερήχθη

EMAT

Παραδοσιακή πιεζοηλεκτρική υπερηχητική τεχνολογία τεχνολογία EMAT

Ιδιαίτερα ρούχα για υψηλής ταχύτητας, ηλεκτρονική και αυτόματη ανίχνευση

Ιδιαίτερα κοστούμια για περιβάλλον υψηλής θερμοκρασίας

Τεχνική σύγκριση της παραδοσιακής πιεζοηλεκτρικής τεχνολογίας υπερήχων και της τεχνολογίας EMAT σε περιβάλλον υψηλών ταχυτήτων και υψηλών θερμοκρασιών.

Η τεχνολογία EMAT έχει εφαρμοστεί σε χειροκίνητες, ημιαυτόματες και πλήρως αυτόματες διαδικτυακές μη καταστροφικές δοκιμές διαφόρων σφυρηλατημάτων, ράβδων χάλυβα, πλακών χάλυβα,και σωλήνες από χάλυβα (συμπεριλαμβανομένων των σωλήνων από χάλυβα χωρίς συγκόλληση, περιβλήματα πετρελαίου, συγκολλημένοι σωλήνες κλπ.) σε θερμοκρασία δωματίου και υψηλή θερμοκρασία.

5. Λειτουργικά χαρακτηριστικά

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Δεν μπορεί να διεισδύσει η γυάλωση της επιφάνειας, η επικάλυψη κατά της διάβρωσης και η πλωτή σκουριά, και δεν απαιτείται παράγοντας σύνδεσης.
• ★Η μέτρηση πάχους μπορεί να διεισδύσει σε επιφάνειες πάχους έως και 4 mm, διάβρωση, μπογιά, διάβρωση και άλλες επενδύσεις,το πάχος των μεταλλικών αντικειμένων που εμφανίζεται από το όργανο δεν χρειάζεται να λαμβάνεται υπόψη για τον υπολογισμό του πάχους της επικάλυψης.
• ★Δεν κατακόρυφη (φυσιολογικότητα του μετατροπέα/απόκρισης σε σχέση με το υπό δοκιμή αντικείμενο) έως ±25^o, χαμηλή κατακόρυφη μετά την τοποθέτηση του ανιχνευτή
• ★Με τον ηλεκτρικό μηχανισμό ανύψωσης του ανιχνευτή, ο ανιχνευτής μπορεί να ανυψωθεί όταν διασχίζει εμπόδια όπως συγκόλληση και εξόγκωση, αποφεύγοντας να
• Γύρισα πίσω.
• ★Τα αποτελέσματα της μέτρησης πάχους μπορούν να εμφανίζονται σε μορφή ψηφιακής αξίας, σε μορφή A-scan, σε μορφή εικόνας B-scan με βάση το χρόνο και σε μορφή εικόνας B-scan με βάση την απόσταση (ενσωματωτής).
• ★Χρησιμοποιώντας αλγόριθμο εξειδικευμένης νοημοσύνης, υπάρχουν τρεις τρόποι μέτρησης πάχους: αυτόματη λειτουργία, χειροκίνητη λειτουργία ενιαίας πύλης (μέτρηση με τη μέθοδο ενιαίας κορυφής),και χειροκίνητη λειτουργία διπλής πύλης (μέτρηση μέθοδος κορυφής-κορυφής)Μειώνει σημαντικά την επίδραση των ανθρώπινων παραγόντων και απλοποιεί τα στάδια λειτουργίας.
• Ενσωματωμένη βάση δεδομένων ταχύτητας κύματος κοπής βασικών υλικών και μπορεί να προσαρμόσει την τιμή ταχύτητας κύματος κοπής
• Απευθείας έκδοση καταλόγου αρχείων επιθεώρησης και καταλόγου τιμών πάχους για τη διευκόλυνση της ανάλυσης και επεξεργασίας δεδομένων.

6. Τεχνικές παραμέτρους

• ★Καλώδιο ελέγχου ανίχνευσης:25m
• ★Μετράται η ελάχιστη ακτίνα καμπυλότητας στην επιφάνεια του αντικειμένου: ο διαμήκης άξονας≥50mm και η περιφέρεια≥125mm
• Μέτρηση πάχους:Ακριβότητα 0,04 mm, εύρος 2~120 mm (χάλυβας)
• ★Διαχωρισμός εργασίας / ανύψωση: ≤ 4 mm
• ★Δεν κάθετη μέτρηση (φυσιολογική για τον μετατροπέα/απόκριση σε σχέση με το υπό δοκιμή αντικείμενο): ±25^o
• Συχνότητα διέγερσης: 3,0 ~ 5,0MHz, ταχύτητα μέτρησης: 16 ~ 1 φορές/s
• Πεδίο ταχύτητας ήχου:1000~9999 m/s, αύξηση προσαρμογής: 1 m/s
• Λειτουργία πύλης: αυτόματη πύλη, χειροκίνητη μονοπύλη, χειροκίνητη διπλή πύλη
• ★Παρακολούθηση βίντεο: και οι δύο κάμερες μπροστινής και πίσω όρασης, δυναμικά και στατικά pixel είναι 3 εκατομμύρια /2304×1296
• Τυπική θερμοκρασία μαγνητικός ανιχνευτής: αδύναμοι ή λιγότερο μόνιμοι μαγνήτες, η μαγνητική αναρρόφηση≤15N, κυκλική Φ30× ύψος 44mm, βάρος≤80g
• ★Μέγεθος και βάρος του σώματος της συσκευής σάρωσης (περίπου): L380×W130×H120mm,6kg
• Θερμοκρασία λειτουργίας:-10~+50°C

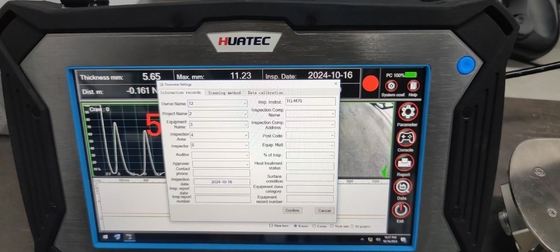

7. Λογισμικό ανάλυσης μετρήσεων

• Ταυτόχρονη εμφάνιση των αποτελεσμάτων σάρωσης πάχους Α, Β
• Απευθείας εκδίδεται αρχείο δοκιμής, λίστα αξίας πάχους, για τη διευκόλυνση της ανάλυσης και επεξεργασίας των δεδομένων
• ★Συμβατό με λειτουργικό σύστημα Win7/10 (32/64 bit)

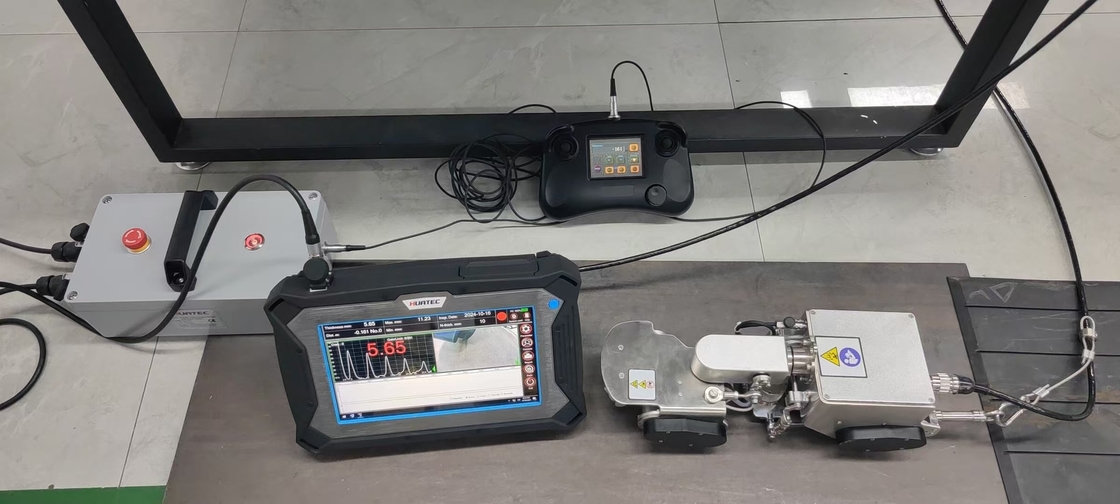

8. Κατάλογος συσκευασίας

• Δοκιμαστικός οικοδεσπότης/ανώτερος υπολογιστής1 σύνολο
• HUATEC TG-M70 διτροχιακό μαγνητικό ελκυστήρα (συμπεριλαμβάνεται η μονάδα μέτρησης βίντεο και πάχους) 1 σύνολο
• Ηλεκτρική τροφοδοσία και κουτί ελέγχου1 κομμάτι
• Κεφαλίδα χειρισμού1 κομμάτι
• Καλώδιο ελέγχου δοκιμής1 σύνολο
• Τυποποιημένη δοκιμαστική μονάδα (κύκλος Φ30 × πάχος 10 mm από χάλυβα άνθρακα) 1 τεμάχιο
• Ασφαλής από σοκ θήκη αποστολής 1 κομμάτι
• Προστασία από πτώση σχοινιών ασφαλείας1 κομμάτι (προαιρετικό)
