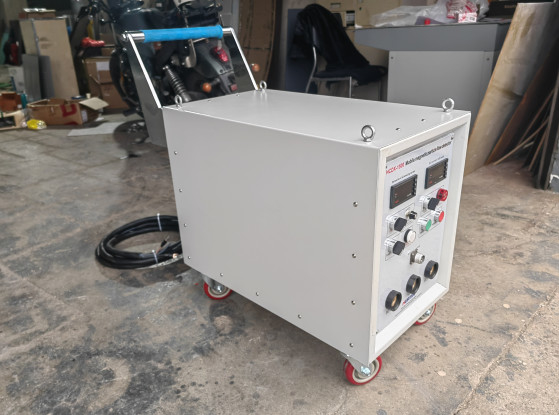

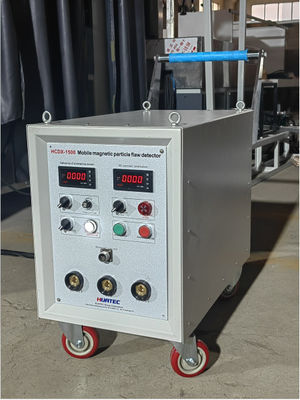

HCDX-1500 0~1500A Κινούμενος ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων AC/DC

HCDX-1500 0~1500A Κινούμενος ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων AC/DC

Εγώ.Τεχνική προδιαγραφή

ΙΙ.Χαρακτηριστικά δομής

Για την είσοδο ισχύος είναι εξοπλισμένο ένα καλώδιο τριών πυρήνων 10 τετραγωνικών, το ένα άκρο συνδέεται με το άνω άκρο του διακόπτη,και η άλλη άκρη είναι συνδεδεμένη με τον διακόπτη αέρα στο πίνακα διανομής ηλεκτρικής ενέργειας, επίσης το σώμα είναι γείτονα.

Τα καλώδια RD και BK του τριπυρηνικού καλωδίου συνδέονται με τον αγωγό φάσης ισχύος και το καλώδιο BU συνδέεται με το προστατευτικό καλώδιο γείωσης.

Ενεργοποιήστε την εξωτερική τροφοδοσία 220V, ενεργοποιήστε τον διακόπτη τροφοδοσίας της συσκευής και ενεργοποιήστε το κύκλωμα.

Για την εύκολη αφαίρεση και αντικατάσταση του καλωδίου εξόδου, χρησιμοποιείται ένας γρήγορος σύνδεσμος για την εύκολη σύνδεση του σπείρου μαγνητισμού ή του ανιχνευτή υποστήριξης.

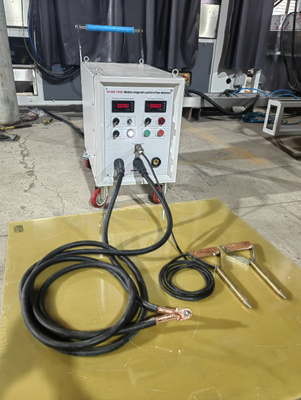

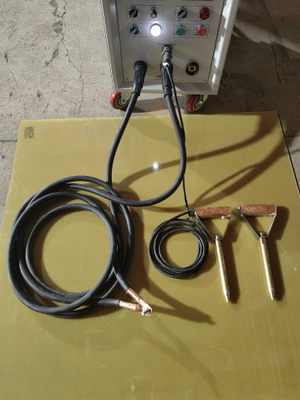

Η κεφαλή ανίχνευσης της ράβδου στήριξης είναι αφαιρούμενη κεφαλή χαλκού, η οποία μπορεί να έρθει σε επαφή με το εργασιακό κομμάτι μέσω του χαλκού, έτσι ώστε να μην είναι επιρρεπής σε βλάβη που προκαλείται από κακή επαφή.Ένας ανιχνευτής ράβδου με έναν διακόπτη πιεστικού κουμπιού έχει ένα καλώδιο τριών πυρήνων συνδεδεμένο με μια στρογγυλή πρίζα στη μέση του πάνελ μέσω ενός στρογγυλού πλέγματος αεροπορίαςΟ διακόπτης με το κουμπί πίεσης του ανιχνευτή στηριγμού μπορεί να χρησιμοποιηθεί ως το πράσινο κουμπί στον πίνακα χειρισμού.Η στρογγυλή αεροπορική πρίζα στο καλώδιο τριών πυρήνων συνδέεται με τη στρογγυλή πρίζα στη μέση της μπάρας χαλκού, και ο διακόπτης ποδιού μπορεί να συνδεθεί με το πράσινο κουμπί στον πίνακα χειρισμού.

Β.Εφαρμογή και χρήση

1Προειδοποίηση και προσοχή πριν από τη χρήση

Για πρώτη φορά ή πολύ καιρό πριν τη χρήση, ελέγξτε αν τα εξωτερικά μέρη είναι άθικτα.Επίσης μπορείτε να ανοίξετε το κάλυμμα για να ελέγξετε αν αν οποιοδήποτε χαλαρό από τα εσωτερικά μέρη, αλλά παρακαλώ μην αποσυναρμολογείτε και να συναρμολογήσετε οποιαδήποτε μέρη χωρίς άδεια.

Πρέπει να αποθηκεύεται και να χρησιμοποιείται σε ξηρό, καθαρό, καλά αεριζόμενο περιβάλλον χωρίς οξέα ή αλκαλία και άλλα διαβρωτικά αέρια.Αυτό το περιβάλλον δεν θα πρέπει να έχει υψηλή θερμοκρασία και ισχυρές δονήσεις ή επιπτώσεις.

Πριν ενεργοποιήσετε την παροχή ρεύματος, ελέγξτε αν η παροχή ρεύματος είναι σύμφωνη με την απαιτούμενη παροχή ρεύματος, καθώς και αν η σύνδεση είναι σωστή,και εάν η ισχύς του δικτύου και η χωρητικότητα του διακόπτη πληρούν τις απαιτήσεις

2. Χρήση και λειτουργία

(1) Συνδέστε το καλώδιο ηλεκτρικής ενέργειας στο δίκτυο ηλεκτρικής ενέργειας, συνδέστε το ντουλάπι διανομής ενέργειας και συνδέστε το κύριο κύκλωμα στο δίκτυο ηλεκτρικής ενέργειας

(2) Ενεργοποιήστε το δείκτη "Power", "Power", στη συνέχεια, συνειδητοποιεί τον έλεγχο του κυκλώματος στην παροχή ενέργειας και τον ανεμιστήρα εξάτμισης ξεκινά τη λειτουργία.

(3) Όταν απαιτείται μαγνητισμός εναλλασσόμενου ρεύματος, στρέφεται ο διακόπτης επιλογής "AC/DC" στη θέση "AC" και στρέφεται η κουμπίς ρύθμισης ρεύματος "Current ADJ" στην ελάχιστη ή κατάλληλη θέση.

(4) Συνδέστε τον χαλκό σύνδεσμο ενός άκρου δύο καλωδίων 120 mm2 στην αντίστοιχη διεπαφή εξόδου της μηχανής,και να δώσετε προσοχή στο καλώδιο για να συνδεθεί με το αντίστοιχο τέλος εξόδου (τέλος AC ή DC τέλος);

(5) Πατήστε το κουμπί ενεργοποίησης του πάνελ ή τον διακόπτη του ποδιού, το κύκλωμα ενεργοποίησης θα ενεργοποιήσει παλμό για τον έλεγχο της εργασίας SCR και θα συνειδητοποιήσει την επιθεώρηση μαγνητισμού AC.

(6) Συνδέστε το ηλεκτρόδιο της ράβδου με το εργασιακό κομμάτι ή περιστρέψτε το καλώδιο στο εργασιακό κομμάτι ή με την τεχνική της ράβδου ριζών.

(7) Πατήστε το κουμπί ενεργοποίησης ή τον διακόπτη ποδιού, ρυθμίστε το κουμπί ρύθμισης ρεύματος ώστε να κάνει το αμπερόμετρο να υποδεικνύει την τρέχουσα τιμή που απαιτείται για την ανίχνευση ελαττωμάτων,και στη συνέχεια πατήστε το κουμπί ενεργοποίησης για να ολοκληρώσετε τη μαγνητοποίηση. Κάτω από μέγιστο ρεύμα, εφαρμόστε εξωτερική μαγνητική επιθεώρηση σωματιδίων, γενικά ο χρόνος μαγνητισμού είναι μικρότερος από 2 δευτερόλεπτα,και θα πρέπει να υπάρχει περισσότερο από 5-10 φορές του χρόνου διαλείμματος (λιγότεροι χρόνοι μαγνητισμού, πολλαπλάσιο του χρόνου διαλείψεων μπορεί να μειωθεί αναλόγως).

(8) Εάν απαιτείται απομαγνητισμός, απλώς γυρίστε τον διακόπτη επιλογής "Mag. / Demag. " στον διακόπτη "Demag. " και εκτελέστε τις εργασίες όπως προαναφέρθηκαν στα βήματα (1) έως (7) ·

(9) Εάν πρέπει να χρησιμοποιήσετε ημικύματα DC μαγνητισμού, απλά γυρίστε το διακόπτη επιλογής "AC / DC" στην θέση "DC", σε αυτή τη στιγμή, η εσωτερική λειτουργία ρελέ KC1 αναρρόφηση, ολοκληρώσει την αλλαγή εργασίας.(Πρέπει να σημειωθεί ότι το καλώδιο εξόδου θα πρέπει επίσης να χρησιμοποιεί το αντίστοιχο άκρο εξόδου μετά τη μετάβαση)

(10) Κατά τη διακοπή της χρήσης, απενεργοποιήστε τον κύριο διακόπτη "Power" και τον διακόπτη της πλακέτας διανομής ενέργειας και αφαιρέστε τα εξωτερικά εξαρτήματα, εάν είναι απαραίτητο.
