HRD-100Μηχανή ανίχνευσης ελαττωμάτων από σιδηροτροχιά
1Προδιαγραφές
Πρότυπα: GB/T21837-2008, ASTM E1571-2001 (Κανονική προδιαγραφή για την ηλεκτρομαγνητική εξέταση σχοινιών σιδηρομαγνητικού χάλυβα), GB/T5972-2006/ISO 4309:90, GB8918?? 2006
Πεδίο ανίχνευσης:Φ1,5·300 mm (επιλέξτε διαφορετικό αισθητήρα)
Σχετική ταχύτητα μεταξύ αισθητήρα και καλωδίου:0.0·6.0 m/s Καλύτερη επιλογή:00,3 ̇ 1,5 m/s
Καλύτερο κενό ανάμεσα στο μανίκι οδηγού και το σύρμα: 2·6 mm,αποδεκτό κενό: 0·15 mm
Τύπος αρχείου εξόδου: Έκδοση αρχείων Word
Προειδοποίηση: ηχητικό και φωτεινό συναγερμό
Ανίχνευση τοποθεσίας σπασμένου σύρματος
Ακριβότητα ποιοτικής κρίσης: 99,99%
Ποσοτική εκτίμηση
Λάθος επαναληψιμότητας της ευαισθησίας: ±0,055%
Λάθος εμφάνισης: ±0,2%
Λάθος ανίχνευσης θέσης, ((L): ±0,2%
Δύναμη:Πρόσβαση ηλεκτρικής ενέργειας υπολογιστή 5V
Βάρος του αισθητήρα: < 10 kg (κανονικός αισθητήρας)
Θερμοκρασία περιβάλλοντος -10°C~40°C
Πίεση αέρα: 86~106Kpa
Σχετική υγρασία: ≤ 85%
Το σύστημα Windows του ανιχνευτή ηλεκτρονικού καλωδίου είναι το προϊόν ανανέωσης συστήματος GB το οποίο βασίζεται στη θεωρία λογισμικού DOS και την ιδεολογία καθοδήγησης συναγερμού πραγματικού χρόνου που χρησιμοποιεί το Visual Basic6.0 το θεμέλιο της γλώσσας προγραμματισμού, συνεχίζει τη σύνταξη για να γίνει.

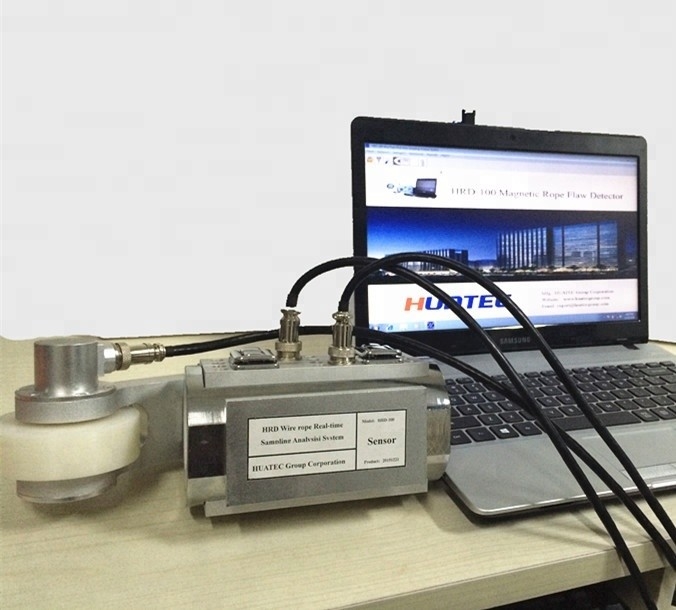

2. Διαθέτηση συστήματος
| Μαγνητικός αισθητήρας (συμπεριλαμβανομένου του εντοπιστή απόστασης) |
Μια ομάδα |
| Ηλεκτρονικός συναγερμός HUATEC HRD-100 σε πραγματικό χρόνο |
Ένα. |
| Γραμμή σύνδεσης σήματος |
Ένα. |
| Δίοδος μετάδοσης RS232 (ή δίοδος μετατροπής USB σε RS232) |
Ένα. |
| Συσκευή λογισμικού Windows ειδικού σκοπού |
Ένα. |
| Υπολογιστής |
Ένα. |
Αυτό το σύστημα υλικού χρησιμοποιεί τον εγχώριο και ξένο προηγμένο μαγνητικό αισθητήρα και την ανεξάρτητη έρευνα και ανάπτυξη δείγματος ενότητα ενοποιεί, μέσω RS232 (ή USB) κύριας γραμμής οδήγησης,απευθείας αποθήκευση δεδομένων στον υπολογιστή.
Αυτό το μέρος του λογισμικού συστήματος είναι στη βάση της ανάλυσης μετατροπής κυμάτων, χρησιμοποιώντας τη βάση της γλώσσας προγραμματισμού Visual Basic 6.0, συνεχίζει τη σύνταξη για να γίνει.Επιτυγχάνει τις λειτουργίες όπως η απόκτηση δεδομένων και ο έλεγχος, ανάλυση δεδομένων, προβολή δεδομένων, αποθήκευση δεδομένων και ούτω καθεξής.το δυναμικό σήμα δεδομένων που παρατηρείται και την κατάσταση αλλαγής του, και η πραγματική ώρα εμφάνιση του αποτελέσματος που λαμβάνεται και αποστέλλει τον συναγερμό. Το λογισμικό αυξήθηκε η λειτουργία αυτόματης αξιολόγησης.Στο μερικό ελάττωμα που αποδεικνύεται στην αυξημένη διατομή και το ποσοστό της συνολικής επιφάνειας της διατομήςΤο λογισμικό και τα Windows είναι πλήρως συμβατά, προσαρμόζονται στην αδράνεια λειτουργίας του χρήστη, χρησιμοποιεί τα αρχεία Word για την υποβολή εκθέσεων εξέτασης παραγωγής.
Αυτό το λογισμικό συστήματος μπορεί να είναι συμβατό με το λογισμικό ανίχνευσης δεδομένων δειγματοληψίας DOS, και μπορεί να επεξεργαστεί την ανάλυση σε αυτό.
Το σύστημα των παραθύρων υιοθέτησε μια ανεξάρτητη διαδικασία λειτουργίας και το ασφαλές σύστημα εξέτασης, μπορεί εύκολα να είναι κατάλληλο για κάθε είδος σύγχρονου υπολογιστή,και ολοκληρώνει μια σειρά διαδικασιών εξέτασης.
3. Εισαγωγή αισθητήρα

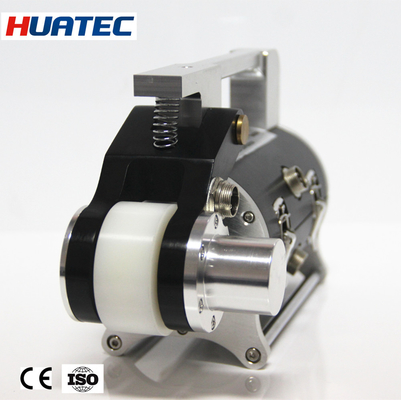

Μαγνητικός αισθητήρας: Ο αισθητήρας αποτελείται από εντοπιστή μετατόπισης (οδήγημα τροχός, κωδικοποιητής), την εγκατάσταση μαγνητισμού και την οργάνωση δειγματοληψίας.το σύρμα σχοινί και έχει τη σχετική κίνηση, τότε μπορεί να συλλέξει το σήμα.
Τοποθετητής μετατόπισης: Ο οδηγός περιστρέφεται σε κύκλο, ο φωτοηλεκτρικός κωδικοποιητής στέλνει τον παλμό εντολής δειγματοληψίας, συνειδητοποιώντας την ίση δειγματοληψία χώρου.
Εγκατάσταση μαγνητισμού: Όταν το σύρμα και έχει τη σχετική κίνηση, ολοκληρώνεται στο συρματόπλεγμα άξιο μαγνητισμού.
Οργάνωση δειγματοληψίας: Όταν το σύρμα και ο αισθητήρας έχουν τη σχετική κίνηση,το στοιχείο Hall αποτελείται από το κανάλι δειγματοληψίας θα μετατρέψει το σύρμα μαγνητικό ρεύμα ρύπανση μεταβολής της κατάστασης στο σήμα τάσης προσομοίωσης.
4Η συσκευή συναγερμού HUATEC σε πραγματικό χρόνο
Η συσκευή συναγερμού σε πραγματικό χρόνο HUATEC είναι μια φορητή συσκευή πολλαπλών χρήσεων για την απόκτηση δεδομένων, μέσω της γραμμής μετάδοσης RS232 για την αποστολή και αποθήκευση του μετατρεπόμενου σήματος δεδομένων στον υπολογιστή,να κάνουν χρήση της CPU υπολογιστή φοβερή λειτουργία on-line και πραγματικού χρόνου επεξεργασία ανάλυση, σύμφωνα με την ισοδύναμη τιμή κατώτατου ορίου που θα οριστεί εκ των προτέρων στέλνει τον συναγερμό σε πραγματικό χρόνο.Υπάρχει μια πρόσθετη θύρα φόρτισης για να είναι δυνατόν να τροφοδοτήσει την φόρτιση και το διακόπτη ρεύματος.
5. Εισαγωγή λογισμικού
Εικόνα 3 Κύριες λειτουργίες
6Επιλογή αισθητήρα.
| Αισθητήρας |
Διάμετρος σύρμας |
Βέλτιστη περιοχή ανίχνευσης |
| HUATEC-F5 |
≤5 χιλιοστά |
2 έως 5 mm |
| HUATEC-F10 |
≤10 χιλιοστά |
5 ~ 10 mm |
| HUATEC-F15 |
≤15 χιλιοστά |
8 ~ 15 mm |
| HUATEC-F20 |
≤20 χιλιοστά |
10~20 mm |
| HUATEC-F25 |
≤25 χιλιοστά |
15 ~ 25 mm |
| HUATEC-F30 |
≤30 χιλιοστά |
20 ~ 30 mm |
| HUATEC-F35 |
≤35 χιλιοστά |
15 ~ 35 mm |
| HUATEC-F40 |
≤40 χιλιοστά |
30~40 mm |
| HUATEC-S45 |
≤45 χιλιοστά |
35 ~ 45 mm |
Άλλοι αισθητήρες μπορεί να είναι προσαρμοσμένη παραγωγή
|
