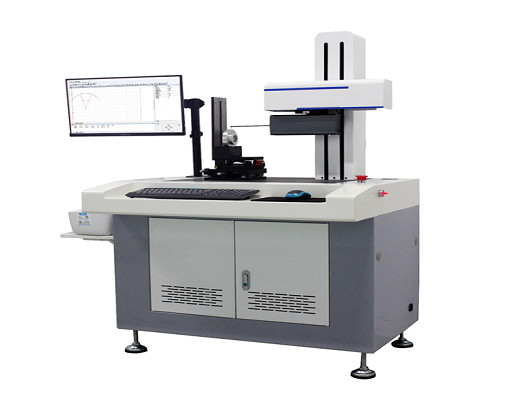

SRT-7150 Επιφανειακή ακαμψία Σύνορο Γράφημα κυματισμό Προφίλομετρητής Ενσωματωμένη μηχανή δοκιμών
Το SRT-7150 είναι ένας ολοκληρωμένος εξοπλισμός μετρητών για τη μέτρηση της τραχύτητας της επιφάνειας και του διαγράμματος.
Η τραχύτητα της επιφάνειας και το προφίλ των διαφόρων εργαστηρίων μετρούνται και αναλύονται με τη χρήση υψηλής ακρίβειας συστήματος μέτρησης πλέγματος, υψηλής ακρίβειας σιδηροτροχιάς οδηγού άλεσης,υψηλής απόδοσης γραμμικός κινητήρας χωρίς επαφή, υψηλής απόδοσης μονάδα μέτρησης τραχύτητας, υψηλής απόδοσης τεχνολογία συστήματος ελέγχου υπολογιστών και τέλειο πολυλειτουργικό λογισμικό.
Η συσκευή μπορεί να μετρήσει διάφορες παραμέτρους διαφόρων μηχανικών εξαρτημάτων, όπως παραμέτρους προφίλ ευθείας γραμμής και διατομής, παραμέτρους κυματισμού επιφάνειας, παραμέτρους τραχύτητας κ.λπ.
Μπορεί να μετρήσει την ευθεία, κλίση, επεξεργασία γωνίας, επεξεργασία κύκλου (απόσταση από ευθεία γραμμή στην αγγειοειδή γραμμή, απόσταση από το κέντρο του κύκλου στο κέντρο του κύκλου, ακτίνα τόξου,Απόσταση από το σημείο διασταύρωσης στο κέντρο του κύκλου, απόσταση από το κέντρο του κύκλου έως την ευθεία γραμμή ), επεξεργασία γραμμής σημείων (απόσταση από το σημείο διασταύρωσης στην ευθεία γραμμή, απόσταση από το σημείο διασταύρωσης στο κέντρο του κύκλου,σημείο διασταύρωσης δύο ευθείων γραμμών, απόσταση από το σημείο διασταύρωσης στο σημείο διασταύρωσης ), λογαριθμική καμπύλη, πλάτος αυλαίας, βάθος αυλαίας, απόσταση άκρου αυλαίας, απόσταση κέντρου αυλαίας, κλίση, οριζόντια απόσταση,κάθετη απόσταση και άλλες παραμέτρους σχήματος διαφόρων τμημάτων.
Είναι κατάλληλο για τη βιομηχανία ρουλεμάν, τη μηχανική επεξεργασία, τα αυτοκίνητα, τις μοτοσυκλέτες, το υλικό ακριβείας, τα εργαλεία ακριβείας, τα καλούπια, τα εργαλεία, τα οπτικά εξαρτήματα και άλλες βιομηχανίες.
Τεχνικές παραμέτρους:
| Πρότυπο έργου |
SRT-7150 |
|
Άξονας Χ
Στρίβοντας γραμμική τροχιά καθοδήγησης
|
Ακριβότητα κίνησης |
≤ 0,5μm /80mm |
|
Τοποθέτηση στον άξονα Χ
Κεραυνός πλέγματος
|
Απόφαση |
0.1μm
|
| Τοποθεσία παραγωγής |
Κίνα |
| Αισθητήρας δεδομένων |
Απόφαση |
00,02 μm |
| Τοποθεσία παραγωγής |
Εισαγόμενα στο εξωτερικό |
| Ανάλυση συστήματος |
65536:1 |
| Γραμμική ακρίβεια |
≤ ± 1,5+ μμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμμ |
| κυκλικό τόξο |
≤±(2+R/8) μm |
| γωνία |
≤ ± 2′ |
| Καθαρότητα |
≤ 0,8 μm/100 mm |
| Μέτρηση τραχύτητας |
| Πεδίο μέτρησης |
Άξονας Χ |
Ρα:00,01 - 10 μm |
| Άξονας Z1 |
± 500μm |
| Παράμετροι αξιολόγησης |
Παράμετροι αξιολόγησης της τραχύτητας:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及 Rmr(c)
Παράμετροι αξιολόγησης βαθμού κυματισμού:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c);
Οι αρχικές παραμέτροι αξιολόγησης του διαγράμματος:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr(c)
|
| μήκος δειγματοληψίας-L |
0.08,0.25,0.8,2.5,8 ((mm) · |
| Διάρκεια αξιολόγησης |
Σύμφωνα με το πρότυπο εφαρμογής GB / T10610-2009 |
| Λάθος ένδειξης |
± 5% |
| Επαναληψιμότητα της ένδειξης |
2% |
| Πμέτρηση ροφίλ |
| Πεδίο μέτρησης |
Άξονας Χ |
≤150 χιλιοστά |
| Άξονας Z |
≤ 300 mm ((Μπορεί να ρυθμιστεί ανάλογα με τις ανάγκες του χρήστη) |
| Z1 |
≤ 40 mm |
| Ταχύτητα κίνησης του τραπεζιού |
0.05-0.8mm/s (τέσσερις ταχύτητες, αυτόματη ρύθμιση ταχύτητας) |
| Περιβάλλον εργασίας |
Εργασιακή θερμοκρασία: 10°C-30°C (φυσιολογική θερμοκρασία)
υγρασία 20-80%RH Καμία προφανής πηγή δονήσεων
|
| Απαιτούμενη παροχή ρεύματος |
220V 50Hz 0,5Kw Ατομικό καλώδιο γείωσης |
| Μέγεθος οργάνου (μήκος × πλάτος × ύψος) |
980×740×1500 ((mm) |
| Βάρος του οργάνου |
περίπου 120 κιλά. |
Περιβαλλοντικές απαιτήσεις χρήσης
- Απαιτήσεις ισχύος: περίπου 500W
- Δυναμικό εναλλασσόμενου ρεύματος: 220V ± 10%, 50Hz
- Περιβαλλοντικές απαιτήσεις: θερμοκρασία - 10 ~ 30 °C
- Σχετική υγρασία: < 85%
- Δεν υπάρχει προφανής πηγή δονήσεων στον χώρο εγκατάστασης
- Ατομικό καλώδιο γείωσης
- Δεν πρέπει να υπάρχει σκόνη, δονήσεις, θόρυβος, ροή αέρα, διαβρωτικά αέρια και ισχυρό μαγνητικό πεδίο γύρω από το δωμάτιο που μπορεί να επηρεάσει τη μέτρηση.0 μm/s
Τυπική διαμόρφωση προϊόντος:
|
Ονοματεπώνυμο
|
Ονομασία του έργου |
| Μηχανολογικό μέρος |
Πλαίσιο οργάνου υποδοχής x1 |
| Εργασιακό τραπέζι μαρμάρου x1 |
| Παγκόσμιος πίνακας ρύθμισης ακρίβειας x1 |
| Σύστημα στήλης x1 |
| Οριζόντια κινητήρα τροχιάς καθοδήγησης x1 |
| Ηλεκτρικό μέρος |
ηλεκτρικό σύστημα ελέγχου x1 |
| Γραμμικό πλέγμα x1 |
| Αισθητήρας επαγωγικότητας x1 |
| Υπολογιστής x1 |
| Εκτυπωτές μελάνης HP x1 |
| Ειδικό λογισμικό μέτρησης x1 |
|
Τυποποιημένα εξαρτήματα
|
Σφαίρα τυπικού μεγέθους |
| Ανώτατο πρότυπο x2 |
| Πρότυπο τεμάχιο μέτρησης τραχύτητας x1 |
| Πυραμίδα |
Έλεγχος και βελόνα μέτρησης x4
(Δύο σε σχήμα τσεκούρι, δύο κοφτερά)
|
| Άλλα |
Τυποποιημένο εργαλείο x1 |
