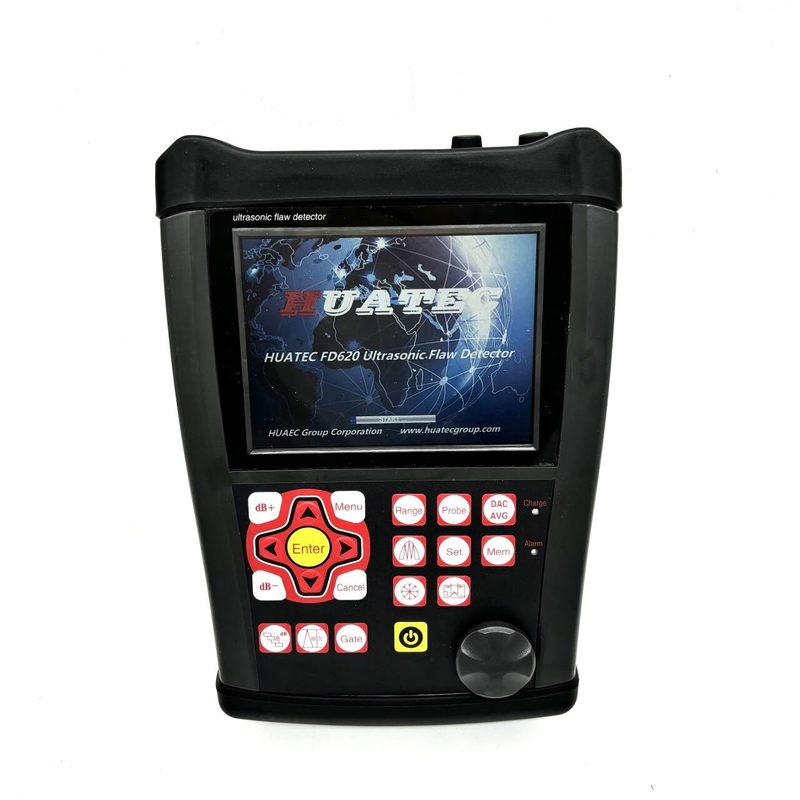

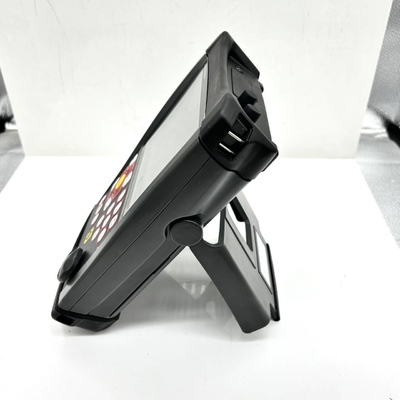

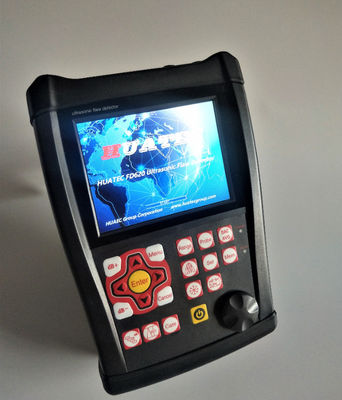

HUATEC FD620 υπερηχητικός ανιχνευτής ελαττωμάτων με κινητή εφαρμογή

HUATEC FD620 Υπερήχων ανιχνευτής ελαττωμάτων με κινητή APP

★Η βαθμονόμηση της ανίχνευσης, η κατασκευή καμπύλης και άλλες λειτουργίες προτρέπει το παράθυρο διαλόγου σε όλη τη διαδικασία, δεν χρειάζεται να διαβάσετε το εγχειρίδιο

★ Όλα τα εργαλεία περιλαμβάνουν ό, τι χρειάζεστε: DAC, AVG, χρώμα Bscan, AWS, κλπ.

★Συχνότητα επανάληψης παλμού: 30-3000Hz, ακριβής ρύθμιση, υψηλής ταχύτητας σάρωση, ποτέ δεν χάνει ανίχνευση

★ Υψηλή αναλογία σήματος προς θόρυβο, καθαρή και σταθερή ηχώ, σχεδιασμός κατά του θορύβου, ιδανικό για δύσκολες συνθήκες εργασίας

★ 10-ψήφιο AD, υψηλής ταχύτητας δειγματοληψία οδηγεί σε καλύτερο διάγραμμα ηχώ με όλες τις λεπτομέρειες.

★ Κρυστάλλινη οθόνη αληθινών χρωμάτων.

★ Υψηλής ταχύτητας βίντεο ανίχνευσης ελαττωμάτων σε πραγματικό χρόνο.

★ Σύνδεση μπλε δόντι, η κινητή APP δημιουργεί επί τόπου αναφορά ανίχνευσης ελαττωμάτων και συνειδητοποιεί την εκτύπωση

★ Πρότυπο IP65. Χώρος από κράμα + σιλικόλη, ανθεκτικό στο νερό και τη σκόνη, στερεό και ανθεκτικό για πάντα.

★ Η μπαταρία διαρκεί 15 ώρες με μία φόρτιση.

Προδιαγραφές

Περιοχή: 0-25000 mm, με ταχύτητα χάλυβα

Ταχύτητα υλικού: 100 ̇ 20 000 m/s

Συχνότητα επανάληψης παλμού:30-3000Hz

Δυναμικό εύρος: ≥38dB

Γραμμικότητα: Οριζόντια: +/- 0,2% FSW, κάθετη: 2,5% FSH, ακρίβεια ενισχυτή +/- 1 dB.

Δυνατότητα ανάλυσης:> 40dB (5P14)

Αισθησία: > 62dB

Απορρίπτει (καταστολή): 0 έως 80% πλήρους ύψους οθόνης

500 ρυθμίσεις ανεξαρτησίας, οποιοδήποτε κριτήριο μπορεί να εισαχθεί ελεύθερα, μπορούμε να εργαζόμαστε στη σκηνή χωρίς τεστ μπλοκ.

Μεγάλη μνήμη 1000 A γραφή

Τρόποι δοκιμής: ηχώ παλμού, διπλό στοιχείο και διαμετακόμιση

Τύποι ανιχνευτών: μονό ίσιο, μονό γωνία, διπλό ίσιο, διπλή γωνία, μέσα, σέρνοντας, επιφάνεια

Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως

Μονάδες: ίντσες ή χιλιοστά

Απαιτήσεις ισχύος: Κύρια καύσιμα εναλλασσόμενου ρεύματος 100-240 VAC, 50-60 Hz

Καθυστέρηση εμφάνισης: -20 έως 3400 μs

Καθυστέρηση ανίχνευσης / μηδενική μετατόπιση: 0 έως 99,99μs

Εσωτερική επαναφορτιζόμενη μπαταρία ιόντων λιθίου με ονομαστική ισχύ 7,2V και ισχύ 8000 mAh

15 ώρες ονομαστικός χρόνος λειτουργίας ανάλογα με τη φωτεινότητα της οθόνης

4 ώρες τυπικός χρόνος επαναφόρτισης

H×W×D(mm):260×175×60 (mm)

Βάρος:1.2kg

Θερμοκρασία λειτουργίας: -10°C έως 50°C

Θερμοκρασία αποθήκευσης: -30°C έως 50°C

Ενέργεια παλμού: 200V, 300V, 400V, 500V επιλέξιμη

Διόρθωση: θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα, σύστημα RF

Διάφρασμα ζώνης (περιοχή ζώνης ενισχυτή ): 0,2 έως 20 MHz

Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως

Ευαισθησία: 120 dB κατ' ανώτατο όριο σε επιλογή ανάλυσης 0.1, 1.0, 2.0, 6,0 dB.

Σύνδεση μετατροπέα: BNC ή LEMO

Εργασίες

Αυτοματοποιημένη απεικόνιση ακριβούς τοποθεσίας ελαττώματος ((Βάθος d, επίπεδο p, απόσταση s, εύρος,sz dB,ф).

Μεγέθυνση ελαττωμάτων: αυτόματη μεγέθυνση ελαττωμάτων με τη χρήση AVG/AVG ή DAC, ταχύτητα αναφοράς αποδοχής ή απόρριψης ελαττωμάτων.

Αυτοματοποιημένη βαθμονόμηση του μετατροπέα: μηδενικό σημείο, γωνίες, μπροστινή άκρη και ταχύτητα υλικού.

Εύκολο για την κατασκευή και τη χρήση DAC και AVG για την αξιολόγηση της ηχώ, η καμπύλη μπορεί να τροποποιηθεί και να αντισταθμιστεί.

Συνδέοντας τον δίσκο μνήμης, η μονάδα μπορεί να αποκτήσει απεριόριστη μνήμη.

Αυτοματοποιημένη λήψη βίντεο της διαδικασίας δοκιμής και αναπαραγωγής. Χρησιμοποιήστε U Disk, το μήκος του βίντεο είναι απεριόριστο.

Χρωματική σάρωση Β.

Υπάρχουν 13 ενσωματωμένα διεθνή πρότυπα στην μονάδα.

Σύνδεση μπλε δοντιού με κινητή συσκευή για τη δημιουργία και εκτύπωση εκθέσεων ανίχνευσης επί τόπου.1.

Δυνατότητα διόρθωσης καμπυλωμένης επιφάνειας.

Λειτουργία μέτρησης ύψους ρωγμών.

Μεγεθύνετε την πύλη:Διάδοση της περιοχής της πύλης σε όλο το πλάτος της οθόνης.

Λειτουργία αυτόματης αύξησης.

Περιεκτικότητα: Ταυτόχρονη εμφάνιση ζωντανής A-scan με ρυθμό αναβάθμισης 60 Hz και περιεκτικότητα της A-scan.

Διατήρηση κορυφής: Συγκρίνετε παγωμένες μορφές κύματος κορυφής με ζωντανές A-Scans για εύκολη ερμηνεία των αποτελεσμάτων της δοκιμής.

Scan Freeze: Η παγωμένη οθόνη διατηρεί δεδομένα για τη μορφή κύματος και τη διαδρομή ήχου.

Ασφάλεια: Μπιπ και LED.

Ρεάλ Τάιμ Κλοκ.

Γεμίστε το ηχώ.

Σημείο σύλληψης.

Χρώμα ηχώ μέσα στην πύλη.

Τυπικό πακέτο

Φορητός υπερηχητικός ανιχνευτής ελαττωμάτων FD620 1

Μετατροπέας ευθείας δέσμης (4 MHz, Φ10) 1

Μετατροπέας ακτίνας γωνίας (4 MHz, 8 mm×9 mm, 60°) 1

Σύνδεσμος καλώδιο για τον μετατροπέα (BNC-LEMO 00,ή προαιρετικά LEMO 01-LEMO 00) 1

Επαναφορτώσιμη μπαταρία ιόντων λιθίου, 8 αμπεριαλίδων 1 ώρα

Ηλεκτρική τροφοδοσία/ενεργοποιητική μονάδα 1

Εγχειρίδιο χειρισμού στα αγγλικά 1

Λογισμικό εφαρμογής 1

Τραπέζι 1
