Μεταφορτωτέος δείκτης μαγνητικής διαμόρφωσης για την ανίχνευση ελαττωμάτων

Μεταφορτωτέος δείκτης μαγνητικής διαμόρφωσης για την ανίχνευση ελαττωμάτων

Σύνοψη:

Ο δείκτης μαγνητικού πεδίου είναι σύμφωνος με το πρότυπο της Κίνας JB3965-85, JB4730-94,και Αμερική Συνιστώμενη μέθοδος για μαγνητική επιθεώρηση σωματιδίων ASTME709 πρότυπο και ASTMA275 Steel Forgings Magnetic.

"έλεγχος μαγνητικών σωματιδίων για δοχεία υπό πίεση από χάλυβα" και "έλεγχος μαγνητικών σωματιδίων για σφυρηλατήσεις δοχείων υπό πίεση".

Σχεδιασμός επιθεώρησης σωματιδίων δεν είναι μόνο κατάλληλο για δοχεία υπό πίεση, αλλά και για γενικά μηχανικά προϊόντα, είναι ένα καλό εργαλείο που είναι απαραίτητο για την ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων.

Μπορεί να ελέγξει την ολοκληρωμένη απόδοση του εξοπλισμού ανίχνευσης ελαττωμάτων, της μαγνητικής ανάρτησης μαγνητικών σωματιδίων και της κατάλληλης μεθόδου λειτουργίας.

Μπορούμε εύκολα να το χρησιμοποιήσουμε για να αντικατοπτρίσουμε την ένταση και την κατεύθυνση του μαγνητικού πεδίου στην μαγνητοποιημένη περιοχή.

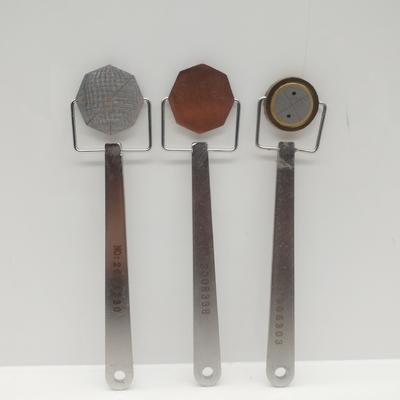

Δείκτης μαγνητικού πεδίου:

1Ο δείκτης μαγνητικού πεδίου είναι κατάλληλος για μαγνητική επιθεώρηση σωματιδίων από ατσάλινα δοχεία πίεσης και γενικά μηχανικά προϊόντα.

2Ο δείκτης μαγνητικού πεδίου είναι κατάλληλος για τη μαγνητική επιθεώρηση σωματιδίων πλαστικών εξαρτημάτων χάλυβα και γενικών μηχανικών προϊόντων.

Χρήση:

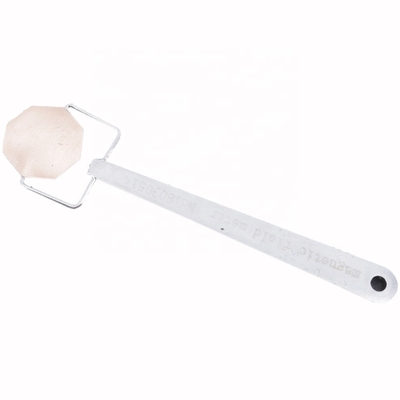

Όταν χρησιμοποιείται ο δείκτης μαγνητικού πεδίου τύπου 1, κρατήστε το λαβάνι με το χέρι, χρησιμοποιήστε το χαλκό με το πρόσωπο προς τα πάνω, η επιφάνεια οκτώ γραμμών είναι συνδεδεμένη με το εργασιακό κομμάτι.

Χρησιμοποιώντας τον δείκτη μαγνητικού πεδίου τύπου 2, κρατήστε το λαβάνι με το χέρι έτσι ώστε κάθε πλευρά του δείκτη μαγνητικού πεδίου να είναι συνδεδεμένη με το εργαλείο.

Συνεχή μέθοδος επιθεώρησης με δείκτη μαγνητικού πεδίου τύπου 1 και τύπου 2, όταν η μαγνητική σκόνη ή το μαγνητικό εναιώρημα μετά την ψεκασμό,η επιφάνεια του δείκτη μαγνητικού πεδίου εμφανίζεται σαφής και διακριτές μαγνητικές γραμμές ίχνη, σημαίνει ότι έχει παραχθεί μαγνητική επίδραση, όταν ο δείκτης μαγνητικού πεδίου δεν σχηματίζει μαγνητικό ίχνος ή στην επιθυμητή κατεύθυνση, θα πρέπει να αλλάξει και να ρυθμίσει τη μέθοδο μαγνητισμού.

Ο δείκτης μαγνητικού πεδίου τύπου 3 αντιγράφεται από τη Δυτική Γερμανία.

Μπορεί όχι μόνο να ελέγξει τον εξοπλισμό ανίχνευσης ελαττωμάτων, αλλά και να ελέγξει εάν η ολοκληρωμένη απόδοση και η μέθοδος λειτουργίας της μαγνητικής ανάρτησης μαγνητικών σωματιδίων είναι κατάλληλη.

Μπορεί να χρησιμοποιηθεί βολικά για να αντικατοπτρίζει την ένταση και την κατεύθυνση του μαγνητικού πεδίου στην μαγνητοποιημένη περιοχή.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

Ο δείκτης μαγνητικού πεδίου αποτελείται από ένα επίπεδο, μη παραμένον δαχτυλίδι ασπίδας, όπως αυτό, μέσα σε ένα δαχτυλίδι ασπίδας, όπως αυτό.

Παρέχεται κυλινδρικό μαλακό σίδερο που αποτελείται από τέσσερα μέρη.

Τα τέσσερα μέρη διαχωρίζονται μεταξύ τους από μη μαγνητισμένες σχισμές για να σχηματίσουν δύο κατακόρυφες σχισμές στις οποίες περιστρέφεται ένα κάλυμμα.

Το πλάτος του κάλυψης είναι 0,5 mm, και κάθε 90 μοίρες το κάλυμμα είναι χαραγμένο με 1, 2, 3 και 4 γράμματα.και η απόσταση μεταξύ του καλύμματος και του κυλίνδρου μαλακού σιδήρου μπορεί να ρυθμιστεί περιστρέφοντας το κάλυμμα.

Όταν εξετάζετε τη συσκευή σε ένα μαγνητισμένο κομμάτι, ένα τμήμα της γραμμής του μαγνητικού πεδίου σχηματίζεται μέσα από την μαλακή σιδερένια στήλη.ένα αντίστοιχο κενό στη σχήμα σταυρού ρωγμή στο καπάκι θα εμφανιστεί σύμφωνα με την κατεύθυνση του μαγνητικού πεδίου.

Συνεχίστε να περιστρέφετε το κάλυμμα και αυξήστε την απόσταση μεταξύ του κάλυψης και του μαλακού σιδήρου.

Αν η μαγνητική οθόνη σωματιδίων δεν εξαφανιστεί.

Για τον προσδιορισμό της κατεύθυνσης του μαγνητικού πεδίου, ο δείκτης μαγνητικού πεδίου μπορεί να περιστρέφεται αργά στη θέση του μέχρις ότου η ρωγμή είναι πιο ορατή,στο σημείο που το μαγνητικό πεδίο είναι κάθετο στη ρωγμή που φαίνεται.
