Εγχειρίδιο ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων

Εγχειρίδιο ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων

Ι. κύρια παράμετρος

ΙΙ. Εισαγωγή λειτουργίας

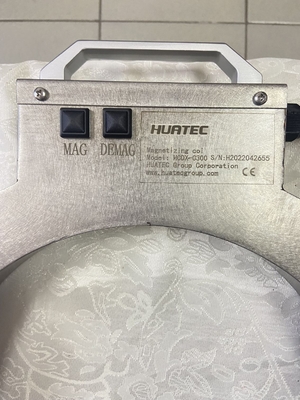

1, μαγνητισμός - εκκίνηση του ηλεκτρομαγνητικού πεδίου για μαγνητισμό του εργασιακού αντικειμένου·

2, Απομαγνητοποίηση - το πεδίο απομαγνητοποίησης αρχίζει να απομαγνητοποιεί το εργασιακό κομμάτι·

3, Προειδοποιητικό υπερθερματισμού - η τροχιά διαθέτει ενσωματωμένο αισθητήρα θερμοκρασίας 75 °C. Όταν η ρυθμισμένη θερμοκρασία υπερβαίνεται, εισέρχεται στην κατάσταση προστασίας.

Εγκατάσταση:

1Ο εξοπλισμός πρέπει να εγκαθίσταται σε ξηρό περιβάλλον χωρίς μεταλλική σκόνη, διαβρωτικά αέρια και εύφλεκτα και εκρηκτικά αντικείμενα.

2Η θερμοκρασία του περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από - 10 °C και υψηλότερη από + 40 °C.

3Η σχετική υγρασία του αέρα δεν πρέπει να υπερβαίνει το 85%.

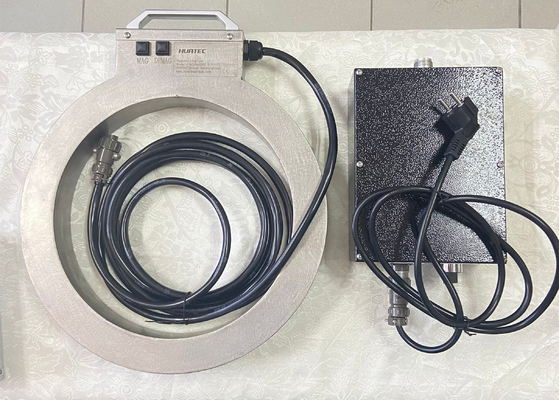

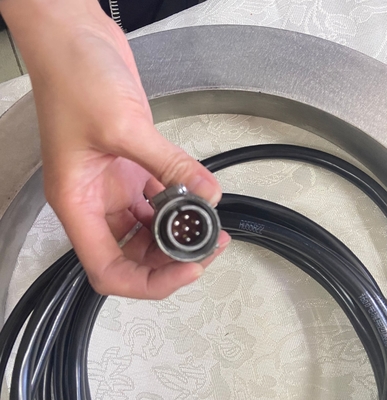

4. Η σύνδεση σωλήνων και καλωδίων μεταξύ του εξοπλισμού εγκατάστασης και κάθε βοηθητικής εγκατάστασης πρέπει να συνδέεται σύμφωνα με το σήμα ένδειξης και τη βάση του πρίζου·

5Η παροχή ενέργειας (παροχή ενέργειας, πηγή αέρα κ.λπ., σύμφωνα με το περιβάλλον εγκατάστασης και τις συνθήκες λειτουργίας του εξοπλισμού) και η θήκη του εξοπλισμού είναι αξιόπιστα γείωση.

Εφαρμογή:

1Μετά την εγκατάσταση του εξοπλισμού, ελέγξτε πρώτα αν όλα τα καλώδια σύνδεσης και οι βίδες στερέωσης είναι χαλαρά και πέφτουν.

2. Χρησιμοποιήστε όργανα για να μετρήσετε εάν η τάση στο άνω άκρο του κύριου διακόπτη του μηχανήματος πληροί τις απαιτήσεις του περιβάλλοντος εγκατάστασης του εξοπλισμού και των συνθηκών λειτουργίας.

3. Ελέγξτε κάθε λειτουργική ενέργεια, πατήστε με το χέρι ή ενεργοποιήστε κάθε λειτουργικό διακόπτη και κάθε λειτουργική ενέργεια του εξοπλισμού πρέπει να εκτελείται αναλόγως·

4Ελέγχος του αποτελέσματος απομαγνητισμού: έλεγχος κατά πόσον ο υπολειπόμενος μαγνητισμός μετά την απομαγνητισμό πληροί τις απαιτήσεις.

5Μετά την ολοκλήρωση της παρακολούθησης και της επιθεώρησης, ο εξοπλισμός μπορεί να τεθεί σε παραγωγή.

IV. Τροποποιημένη συντήρηση

Μετά τη χρήση του εξοπλισμού πρέπει να εκτελούνται οι ακόλουθες εργασίες:

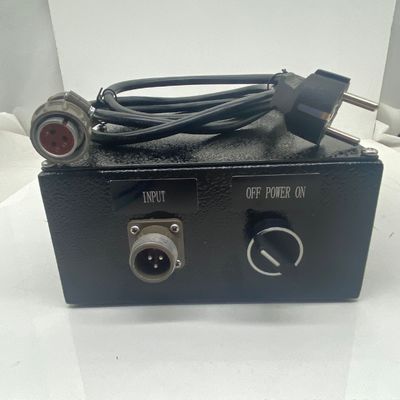

1. Κλείστε τον διακόπτη ρεύματος και κόψτε την παροχή ρεύματος του εξοπλισμού.

2. Κόψτε τον κύριο διακόπτη της εξωτερικής τροφοδοσίας ρεύματος;

3. Καθαρίστε την κηλίδα πετρελαίου στην επιφάνεια του κυλίνδρου και διατηρήστε καθαρό ολόκληρο τον εξοπλισμό

4. Ελέγξτε την γραμμή σύνδεσης κυκλώματος, το καλώδιο και το στερεόδεμα για χαλαρότητα και γήρανση εντός ενός μήνα.

5. Ελέγξτε αν η συγκέντρωση της μαγνητικής αναστολής πληροί το πρότυπο κάθε μέρα

6Για τον καθαρισμό των λεκέδων από λάδι στην επιφάνεια του εξοπλισμού πρέπει να χρησιμοποιείται ουδέτερο πλύσιμο.

7Εάν το κέλυφος είναι κατεστραμμένο, απαγορεύεται η περαιτέρω χρήση του.

V. Αρχή ανίχνευσης ελαττωμάτων

Αρχές του ηλεκτρομαγνητισμού

Το μαγνητιζόμενο ρεύμα σχηματίζει ηλεκτρομαγνητικό πεδίο μέσω της επιφάνειας του σιδηρομαγνητικού εργαστηρίου (AC και DC μισού κύματος έχουν επιδερμική επίδραση).Η ύπαρξη ελαττωμάτων θα κόψει τη μαγνητική γραμμή δύναμης.Τα μαγνητικά σωματίδια συσσωρεύονται για να σχηματίσουν μαγνητικά σημάδια.Η ύπαρξη ελαττωμάτων μπορεί να κριθεί με την παρατήρηση μαγνητικών σημάτων (τα μαγνητικά σημάδια είναι στην πραγματικότητα μεγεθυνμένα ελαττώματα).

Αισθησία

Η ευαισθησία αναφέρεται στην ακρίβεια ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων, συνήθως μέσω του Εθνικού προτύπου Τύπου Α δοκιμής για την ανίχνευση.Το τυποποιημένο τεστ τύπου Α έχει τρία είδη ευαισθησίαςΌσο μικρότερη είναι η τιμή κλάσματος στον τύπο Α, τόσο μεγαλύτερη απαιτείται η αποτελεσματική ένταση μαγνητικής επαγωγής που μπορεί να εμφανίσει μαγνητικό σημάδι.Α-7/50, A-15/50, A-30/50, έξι βαθμολογίες, η υψηλότερη ευαισθησία του φιλμ δοκιμής 1# περιλαμβάνει A-15/100, A-7/50. 2# Τα δισκία δοκιμής έχουν μέτρια ευαισθησία, κατάλληλα για τις περισσότερες βιομηχανίες, συμπεριλαμβανομένων των A-30/100, A-15/50.3# τα δισκία δοκιμής έχουν τη χαμηλότερη ευαισθησία, συμπεριλαμβανομένων των A-60/100 και A-30/50.)

Μέθοδος χρήσης του τυποποιημένου δοκιμαστικού τεμαχίου ευαισθησίας (κατάλληλο για συνεχή μέθοδο),συνήθως χρησιμοποιώντας τυποποιημένο τεστ τύπου Α 2# ((30/100 ή 15/50) για την επιλογή ρεύματος μαγνητισμού για την ανίχνευση ελαττωμάτων.

Τα τεχνητά ελαττώματα μπορούν να εμφανίζονται με σαφήνεια στην ομαλή επιφάνεια του δοκιμαστικού με τη στενή τοποθέτηση της επιφάνειας του δοκιμαστικού με τα τεχνητά ελαττώματα στο υπό δοκιμή εργασιακό κομμάτι,η αργή ροή μαγνητικής ανάρτησης μέσω του εργαστηρίου και η εφαρμογή κατάλληλου ρεύματος μαγνητισμού (προσαρμογή της περιφερειακής κατεύθυνσης και της διαμήκης κατεύθυνσης αντίστοιχα)Η τιμή του ρεύματος μαγνητισμού είναι η κατάλληλη προδιαγραφή μαγνητισμού.
