Λεπτομέρειες:
|
Ονομασία προϊόντος: | υπερηχητικός μετρητής πάχους | Μέτρηση της σειράς πάχους: | 00,01 mm ~ 38 m |
---|---|---|---|
Απόφαση: | Προαιρετικά 0,1/0,01/0,001 mm | Συχνότητα ελέγχων: | 0.5MHz20MHz |
Μέτρηση της μονάδας: | Μμ, ίντσες, μμ, χιλιάδες | Τύπος οθόνης: | 2.4 In (320 × 240 Dot Matrix)TFT Χρωματική οθόνη LCD |
Επισημαίνω: | Ενιαίο στοιχείο υπερήχων μετρητή πάχους,Υπερηχητικό μετρητή πάχους χρωματικής οθόνης,Δύο στοιχεία υπερήχων μετρητή πάχους |
Εικόνα χρώματος με ενιαίο και διπλό στοιχείο

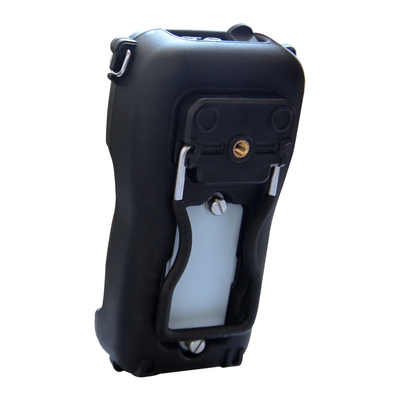

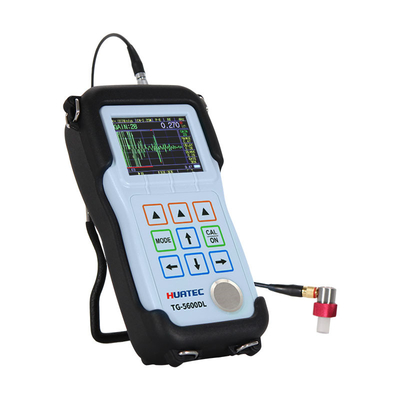

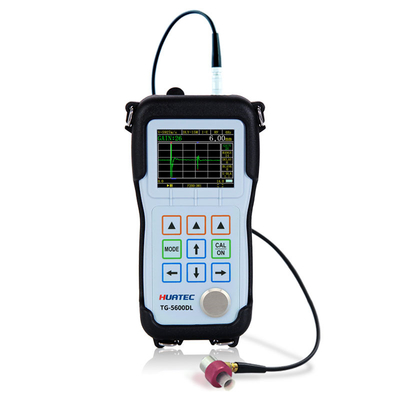

Το HUATEC TG-5600DL είναι ένα φορητό υπερηχητικό μέτρο πάχους.Το TG-5600DL είναι ικανό να μετρά το πάχος διαφόρων υλικών με ακρίβεια έως και 00,001 χιλιοστά ή 0,0001 ίντσες και χρησιμοποιούνται ευρέως σε διάφορες εφαρμογές μέτρησης πάχους.
Οι χρήστες μπορούν να μετρήσουν το πάχος μόνο από τη μία πλευρά του υλικού που μετριέται, χωρίς να βλάψουν το εργασιακό κομμάτι.
Το TG-5600DL μπορεί να εμφανίζει ταυτόχρονα ενδείξεις πάχους και A-scans, επιτρέποντας στους χρήστες να ελέγχουν τις μορφές κύματος.ώστε το εύρος μέτρησης πάχους να είναι μεγάλοΗ λειτουργία B-scan χρησιμοποιείται για την παρατήρηση του κάτω προφίλ του μετρούμενου εργαστηρίου.Το ανιχνευτικό κινείται κατά μήκος της επιφάνειας του εργασιακού μεριδίου για να εμφανίσει την εγκάρσια τομή του εργασιακού.
Το μέτρο αυτό μπορεί να χρησιμοποιηθεί στη βιομηχανία παραγωγής, στη βιομηχανία επεξεργασίας μετάλλων, στον αεροδιαστημικό τομέα, στις σιδηροδρομικές μεταφορές, στη χημική βιομηχανία, στη βιομηχανία επιθεώρησης εμπορευμάτων και σε άλλους τομείς δοκιμών.Εκτός από την ακριβή μέτρηση μιας ποικιλίας πλάκες και επεξεργασμένα μέρη, την παρακολούθηση μιας ποικιλίας σωλήνων και δοχείων υπό πίεση που βρίσκονται σε εξοπλισμό παραγωγής για την περαιτέρω παρακολούθηση των επιπέδων αραίωσης τους μετά την διάβρωση κατά τη διάρκεια της χρήσης,που αποτελεί αναπόφευκτο εργαλείο στον κλάδο των μη καταστροφικών δοκιμών.
Η λειτουργία αποθήκευσης είναι προαιρετική, σύμφωνα με τις διαφορετικές ανάγκες των πελατών, και ο ενσωματωμένος καταγραφέας δεδομένων μεγάλης χωρητικότητας μπορεί να αποθηκεύσει έως και 100.000 τιμές μέτρησης πάχους και 400 μορφές κύματος.Άλλες λειτουργίες μπορούν να είναι προαιρετικές, όπως πολλαπλά στρώματα μέτρησης πάχους, υπερυψηλή ανάλυση, μέτρηση πάχους μεγάλου εύρους, ψηφιακή μείωση θορύβου και λειτουργία παραθύρου, εσωτερικό στρώμα οξειδίου τοίχου, επικοινωνία σε πραγματικό χρόνο,Πολυκαναλιές και άλλες επιλογές.
Βασικές παραμέτρους
Προδιαγραφές οργάνων | |
Αρχή λειτουργίας | Π-Ε (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Πολλές ηχώσεις), E-EV ((Επιβεβαίωση ηχώ) |
Τύπος ανιχνευτή | Έλεγχος καθυστέρησης γραμμής, Έλεγχος επαφής, Έλεγχος μεμβράνης, Έλεγχος τύπου μολύβι, Έλεγχος κατάδυσης |
Κλιμάκωση | Μηδέν ανίχνευσης, ταχύτητα βαθμονόμησης, βαθμονόμηση 1 σημείου, βαθμονόμηση 2 σημείων, ρυθμιστική ταχύτητα |
Περιοχή πάχους |
00,01 mm ̇ 38 m, ανάλογα με το δοκιμαζόμενο υλικό, τις συνθήκες επιφάνειας του ανιχνευτή, τη θερμοκρασία και την επιλεγμένη διαμόρφωση. 0.15mm30mm (Συνηθισμένος ανιχνευτής D15A, ατσάλι) |
Πεδίο ταχύτητας υλικού | 310 - 18699m/s και μπορεί να μετρήσει την ταχύτητα με γνωστά πάχους |
Απόφαση | Προαιρετικά 0,1/0,01/0,001 mm |
Συχνότητα ανάλυσης | 0.5MHz20MHz |
Μονάδα μέτρησης | Μμ, ίντσες, μμ, χιλιάδες |
Ποσοστό ενημέρωσης | 4HZ, 8HZ, 16HZ ανά δευτερόλεπτο προαιρετικά |
Εκκενώστε | Εξαλείφεται αυτόματα όταν βρίσκεται σε αδρανή λειτουργία για 5,10 ή 20 λεπτά, ή χειροκίνητα |
Τύπος οθόνης | 2.4 ίντσες (320 × 240 πόντους) LCD οθόνη με χρωματική οθόνη TFT |
Τρόπος διόρθωσης | ΡΑ, ΡΑ-, ΠΟΛΗ, ΜΕΤΑ+, ΜΕΤΑ |
Τρόπος προβολής | Α-ΣΚΑΝ, Β-ΣΚΑΝ, ΑΡΧΙΤΑ, ΚΑΠΤΕΡΗ, ΔΙΑΦΑΛΑΣΗ, ΑΛΑΜ |
Αποθήκευση | Μπορεί να αποθηκεύσει 100.000 τιμές πάχους και 400 αρχεία ρύθμισης παραμέτρων (προαιρετικό) |
Κέρδος | Χαμηλή, μέση ή υψηλή για διαφορετικές συνθήκες δοκιμής |
Τρόπος εμφάνισης | Κανονική, ελάχιστη/μέγιστη απορρόφηση, DIFF/RR% |
Διόρθωση πορείας V | Αυτοματοποιημένο |
Ποσοστό ενημέρωσης | Επιλέξιμα 4Hz, 8Hz, 16Hz |
ΥλικόΠεδίο ταχύτητας | 500 έως 9999m/s (0,0197 έως 0,3937in/us) |
Γλώσσες | Επιλέξιμα κινέζικα, αγγλικά, ιαπωνικά |
Ρυθμίσεις συναγερμού | Ελάχιστες και μέγιστες συναγερμοί. Πεδίο από 0,25 mm έως 508 mm (0,010" έως 20,00"). Δυναμική αλλαγή χρώματος της μορφής κύματος στον συναγερμό |
Απαιτήσεις ισχύος | 2 μπαταρίες μεγέθους AA |
Χρόνος λειτουργίας | Περίπου 40 ώρες |
Αποσύνδεση του οργάνου | Επιλέξιμη ΕΠΙΠΟΤΑ ΕΝΕΙΣ ή ΑΤΟΜΑΤΙΚΑ ΑΠΟΣΚΛΗΣΗ μετά από 5, 10, 20 λεπτά αδράνειας |
Θερμοκρασία λειτουργίας | -10°C έως +50°C (+10°F έως +120°F) |
Μέγεθος | 153 χιλιοστά X 76 χιλιοστά X 37 χιλιοστά |
Βάρος | 280 g, συμπεριλαμβανομένων των μπαταριών |
Τυπική διαμόρφωση
Άρθρα | Ποσότητα |
TG-5600DL Υπερήχθη μέτρηση πάχους |
1 |
Έλεγχος | 1 |
Καλώδιο | 1 |
Τεχνητή κάλυψη | 1 |
Αλκαλικές μπαταρίες | - |
Φιαλάκι συνδετήρα | 1 |
Υπόθεση | 1 |
Εγχειρίδιο λειτουργίας | 1 |
Πιστοποιητικό βαθμονόμησης | 1 |
Προαιρετικά αξεσουάρ
Έλεγχος επαφής: 2.25M 13mm,5M 6mm, 5M 13mm,10M 6mm, Έλεγχος μεμονωμένου στοιχείου καθυστέρησης: 2.25M13mm, 5M 13mm, 15M 6mm, 20M 3mm, Έλεγχος τύπου πένας, Έλεγχος βύθισης, Έλεγχος εστίασης σημείων, Έλεγχος εστίασης γραμμών,Προστατευτική μεμβράνη 5M 6mm | Καλώδια |
Τεχνητή κάλυψη | Κλοπές βήματος |
Αξιοθέτητες γραμμές | Αντικείμενο σύνδεσης |
Προστατευτική ταινία | Επιλογές λογισμικού |
Δείκτης ανάλυσης
Ονομασία του ανιχνευτή | Τύπος ανιχνευτή | Συχνότητα (Mhz) | Μέγεθος στοιχείου (mm) | Τύπος στοιχείου | Πεδίο δοκιμής (mm) χάλυβα |
Έλεγχος επαφής | 2.25M 13mm | 2.25 | 13 | σύνθετο | 0.9-1200mm |
5M 6mm | 5 | 6 | σύνθετο | 0.6-1200mm | |
5M 13mm | 5 | 13 | σύνθετο | 00,4-1200 χιλιοστά | |
10M 6mm | 10 | 6 | σύνθετο | 0.3-1200mm | |
Έλεγχος καθυστέρησης μεμονωμένου στοιχείου | 2.25M13mm | 2.25 | 13 | φυσιολογικό | 00,8-30 mm |
5M 13mm | 5 | 13 | φυσιολογικό | 0.3-30mm | |
15M 6mm | 15 | 6 | φυσιολογικό | 0.15-30mm | |
20M 3mm | 20 | 3 | φυσιολογικό | 0.09-12mm | |
Έλεγχος τύπου πένας | |||||
Δορυφόρος εστίασης σημείου/γραμμής βύθισης, | 2.25M 13mm | 2.25 | 13 | σύνθετο | 0.9-1200mm |
10M 6mm | 10 | 6 | σύνθετο | 0.3-1200mm | |
5M 13mm | 5 | 13 | σύνθετο | 00,4-1200 χιλιοστά | |
15M 6mm | 15 | 6 | φυσιολογικό | 0.15-30mm | |
5M 6mm | 5 | 6 | σύνθετο | 0.6-1200mm | |
Προστατευτική ταινία ανίχνευσης | 2.25M 13mm | 2.25 | 13 | φυσιολογικό |
0.9-120mm
|
5M 6mm | 5 | 6 | φυσιολογικό | 0.45-120mm |
Βασικές λειτουργίες μέτρησης
• Οι περισσότερες μετρήσεις υλικών μπορούν να γίνουν με τη χρήση μετατροπών με ένα μόνο στοιχείο.
• Περιοχή πάχους μέτρησης: 0,01 mm ~ 38 m, ανάλογα με το μέτριο υλικό, τον ανιχνευτή, τις συνθήκες επιφάνειας, τη θερμοκρασία και την επιλεγμένη διαμόρφωση.
• Προσδιορίστε την ταχύτητα του ήχου ενός υλικού με άγνωστη ταχύτητα ήχου
• Υψηλή ανάλυση: Η κανονική ανάλυση της οθόνης είναι 0,001 mm, η προαιρετική υπερ-υψηλή ανάλυση μπορεί να φτάσει τα 0,0001 mm.
• Μονάδες μέτρησης: χιλιοστόμετρα, ίντσες, μικρόνια και μίλια.
• Μέτρηση υψηλών θερμοκρασιών: θερμοκρασίες έως 500°C.
• Λεπτομέτρο προεπιλεγμένης διαμόρφωσης συστήματος: Για την ευκολία του χρήστη, έχει ρυθμιστεί σύμφωνα με τις προεπιλεγμένες συνθήκες χρήσης του ανιχνευτή του οργάνου.
• Λειτουργία παύσης: επιτρέπει εργασίες επεξεργασίας μετά τη μέτρηση.
• Λειτουργία απεικόνισης κυμάτων σε πλήρη οθόνη: αυξάνει την περιοχή απεικόνισης ηχώ κατά 20%, παρέχοντας στον χειριστή μια μεγάλη εμπειρία παραθύρου.
• Δείξη έντασης ηχώ: Όσο ισχυρότερη είναι η ηχώ, τόσο περισσότερες γραμμές δείκτη εμφανίζονται, ειδικά η απεικόνιση των ψηφίων, η οποία είναι πιο χρήσιμη.
• Τρόπος B-scan με βάση το χρόνο: Χρησιμοποιείται για την παρατήρηση του κατώτατου προφίλ του εργαλείου που πρόκειται να μετρηθεί.
• Διαφορά/Μέθοδος ποσοστού μείωσης: Η διαφορά πάχους σε σχέση με το σημείο ρύθμισης εμφανίζεται και εκφράζεται ως ποσοστό του ποσοστού μείωσης.
• TDG χρονικά μεταβαλλόμενο κέρδος: Ο αρχικός παλμός ή η ηχώ της διεπαφής μπορεί να μειωθεί αποτελεσματικά μειώνοντας το αρχικό κέρδος,και η κάτω ηχώ του δοκιμαζόμενου δείγματος μπορεί να αυξηθεί αυξάνοντας το μέγιστο κέρδος, το οποίο είναι εύκολο να μετρηθεί.
• Τρόπος μέτρησης:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
