Ανιχνευτής ελαττωμάτων με μόνιμο μαγνήτη Ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων χωρίς τροφοδοσία

Ανιχνευτής ελαττωμάτων με μόνιμο μαγνήτη Ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων χωρίς τροφοδοσία

Ι. Σύνοψη

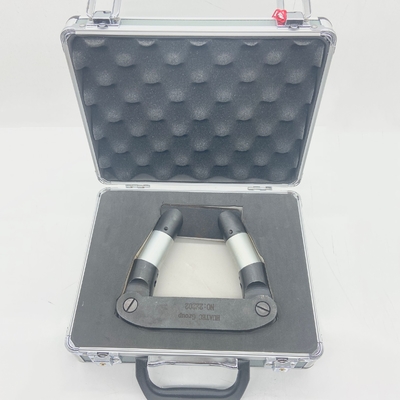

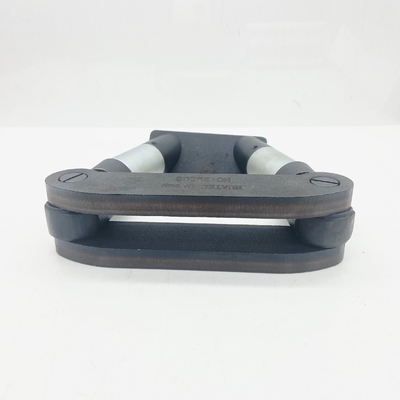

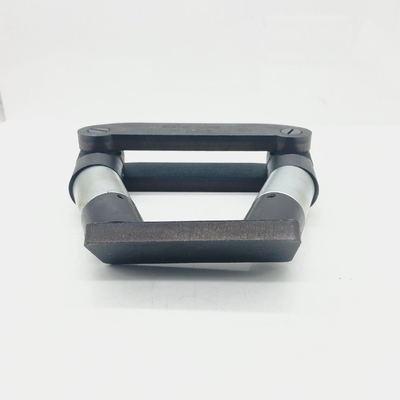

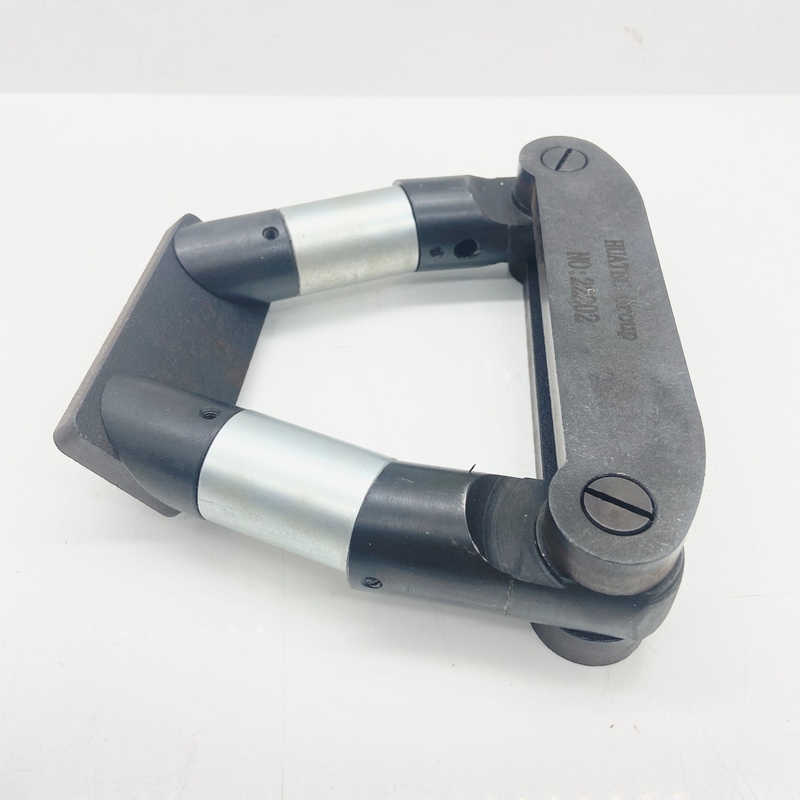

Ο ανιχνευτής ελαττωμάτων μόνιμων μαγνητών HCDX-310 είναι ένα είδος μικρού φορητού εργαλείου δοκιμής που μπορεί να χρησιμοποιηθεί για την ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων χωρίς παροχή ενέργειας.Το εργαλείο δοκιμής μπορεί να χρησιμοποιηθεί σε εργαστήριο ή εργαστήριοΕίναι πιο κατάλληλο για δοκιμές σε μέρη χωρίς τροφοδοσία ηλεκτρικής ενέργειας ή σε περιβάλλοντα όπου ειδικοί ηλεκτρικοί εξοπλισμός είναι εκρηκτικοί.

ΙΙ. Τεχνικές επιδόσεις

1, Η δύναμη ανύψωσης: > 18 kg·

2. Απόσταση από τους πόλους: ρυθμιζόμενη συνεχώς από 50 έως 200 mm

3Εξωτερικές διαστάσεις: 175 mm × 160 mm × 45 mm.

4Βάρος: 2,25 κιλά.

ΙΙΙ. Αρχή

Χρησιμοποιώντας το ισχυρό μαγνητικό πεδίο ενός μόνιμου μαγνήτη για να μαγνητοποιηθεί η εργασία του σιδηρομαγνητικού υλικού που πρόκειται να δοκιμαστεί,τοπικοί μαγνητικοί πόλοι σχηματίζονται στην επιφάνεια του εργαστηρίου ή κοντά στην επιφάνεια του ελαττώματοςΌταν η μαγνητική σκόνη με καλή μαγνητική αγωγιμότητα εφαρμόζεται στην επιφάνεια εργασίας, θα προσελκύεται από τον τοπικό μαγνητικό πόλο και θα συσσωρεύεται επάνω του.ώστε να φαίνεται η θέση και το σχήμα του ελαττώματος.

IV. Διαρθρωτικά χαρακτηριστικά

Η διαφορά των μαγνητικών πόλων ρυθμίζεται από 50 mm έως 200 mm και ο ανιχνευτής μπορεί να περιστραφεί για να ανιχνεύσει ελαττώματα σε διαφορετικά επίπεδα.η οποία είναι βολική για την εργασία στο πεδίο, ιδιαίτερα ευνοϊκό για μεγάλο υψόμετρο και περιστάσεις όπου δεν είναι βολικό για πραγματική λειτουργία.

V. Μέθοδος χρήσης

1Υποθέσεις που χρειάζονται προσοχή.

(1) Απαγορεύεται αυστηρά η σύγκρουση για να διαταράξει την κανονική διάταξη των μαγνητικών πεδίων, να αποδυναμώσει τον μαγνητισμό και να επηρεάσει την κανονική εργασία.

(2) Μην πλησιάζετε σε ισχυρά μαγνητικά αντικείμενα για να αποτρέψετε την αντίστροφη μαγνητοποίηση του οργάνου.

(3) Μετά τη χρήση, συντομεύστε τα δύο ζυγάδια από σίδηρο με σίδηρο γεμίσματος για να σχηματίσουν ένα κύκλωμα.Μειώστε τις παρεμβολές του μαγνητικού πεδίου της γης και του εξωτερικού μαγνητικού πεδίου.

2Επιχείρηση.

(1) Προετοιμασία για την επιθεώρηση πριν από την αφαίρεση σιδήρου, μπορεί να χρησιμοποιηθεί ανελκυστήρας επιθεώρησης > 18 kG·

(2) Ελέγξτε αν τα κινούμενα μέρη είναι σε καλή κατάσταση λειτουργίας.

(3) Κατά την ανίχνευση ελαττωμάτων, ρυθμίστε σωστά την απόσταση μεταξύ των μαγνητικών πόλων, έτσι ώστε το εργασιακό κομμάτι και το ζυγό σιδήρου να έχουν καλή επαφή.το μεγάλο εργαλείο πρέπει να είναι μερικώς μαγνητισμένο;

(4) Ο ανιχνευτής ελαττωμάτων είναι κατάλληλος για συνεχή ανίχνευση ελαττωμάτων σε υγρή κατάσταση.

(5) Για το εργασιακό κομμάτι με μια ορισμένη γωνία, μπορούν να ρυθμιστούν δύο βραχίονες και το σίδερο ζυγού ώστε το σίδερο ζυγού να έρχεται σε καλή επαφή με το εργασιακό κομμάτι για την ανίχνευση ελαττωμάτων.

(6) Μετά τη λειτουργία, καθαρίστε το όργανο, συντομεύστε το δύο ζυγό σίδηρο με σίδηρο και τοποθετήστε το στο κουτί εργαλείων.

3Λάθος και συντήρηση

(1) Ανεπαρκής ανύψωση:

Α. Ελέγξτε αν όλα τα μέρη του οργάνου είναι σε καλή επαφή ή όχι.

Β. Εάν τα μέρη βρίσκονται σε καλή επαφή, ο μαγνητισμός του μαγνητικού χάλυβα αποδυναμώνεται και το όργανο πρέπει να μαγνητοποιηθεί.

(2) Αντικαταστήστε τα εξαρτήματα όταν είναι κατεστραμμένα·

(3) Η κανονική συνεχής χρήση, έξι μήνες μετά τη δοκιμή του ανιχνευτή ελαττωμάτων, δύναμη ανύψωσης > 18 kg, τεμάχιο 600 x 200 x 20;

(4) Μαγνητίστε το όργανο τακτικά (καθορίζεται από τον ίδιο ανάλογα με τη χρήση του).

(5) Ο εξοπλισμός μαγνητοποίησης μπορεί να χρησιμοποιηθεί για ειδική μηχανή μαγνητοποίησης ή ανιχνευτή ελαττωμάτων που παράγεται από το εργοστάσιό μας.
