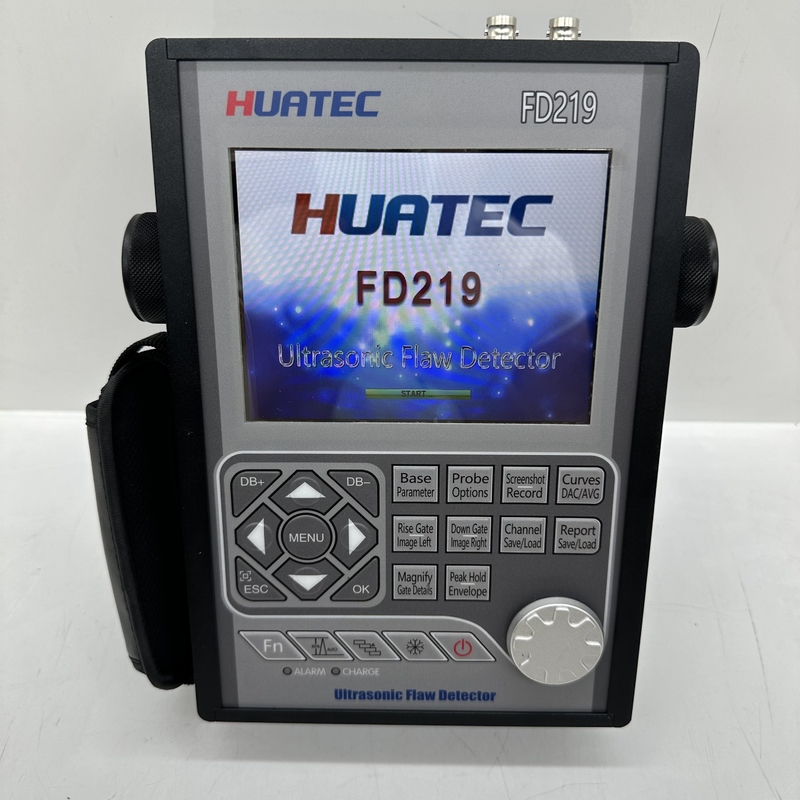

FD219 Ψηφιακός υπερήχων ανιχνευτής ελαττωμάτων με σχήμα μετάλλου

FD219 Ψηφιακός υπερήχων ανιχνευτής ελαττωμάτων με σχήμα μετάλλου

Εισαγωγή

Αυτός ο ανιχνευτής ελαττωμάτων HUATEC FD219 είναι ένας φορητός βιομηχανικός ψηφιακός ανιχνευτής ελαττωμάτων υπερήχων που μπορεί να ανιχνεύσει, να εντοπίσει, να αξιολογήσει και να διαγνώσει διάφορα ελαττώματα (ελαττώσεις, ενσωματώσεις, πόροι, κλπ.).) στο εργασιακό κομμάτι γρήγοραΤο όργανο αυτό μπορεί να χρησιμοποιηθεί ευρέως στη μεταποίηση, στη μεταλλουργία σιδήρου και χάλυβα, στην κατασκευή, στην κατασκευή και στην κατασκευή οχημάτων, στην κατασκευή και στην κατασκευή οχημάτων, στην κατασκευή και στην κατασκευή οχημάτων, στην κατασκευή και στην κατασκευή οχημάτων, στην κατασκευή και στην κατασκευή οχημάτων, στην κατασκευή και στην κατασκευή οχημάτων, στην κατασκευή και στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων, στην κατασκευή οχημάτων και στην κατασκευή οχημάτων.επεξεργασία μετάλλων, χημική βιομηχανία και άλλους τομείς που απαιτούν ανίχνευση ελαττωμάτων και έλεγχο ποιότητας.σιδηροδρομικές μεταφορές, λέβητες και δοχεία υπό πίεση κλπ.

Το όργανο μπορεί να χρησιμοποιηθεί ευρέως για τον εντοπισμό και το μέγεθος κρυμμένων ρωγμών, κενών, διαχωρισμών και παρόμοιων διακοπών σε συγκόλληση, σφυρηλάτησης, σφαιρίδια, άξονες, άξονες, δεξαμενές και δοχεία πίεσης, τουρμπίνες,και δομικά στοιχεία.

Χαρακτηριστικά

Το βασικό υλικό έχει σχεδιαστεί με ARM + FPGA, και το λογισμικό χρησιμοποιεί ένα εξαιρετικά αξιόπιστο λειτουργικό σύστημα πολλαπλών εργασιών, το οποίο βελτιώνει σημαντικά τη λειτουργία, την φορητότητα,αντοχή και αξιοπιστία του οργάνου.

Το όργανο αυτό χρησιμοποιεί μενού master-slave και είναι σχεδιασμένο με πλήκτρα συντομεύσης και ψηφιακό περιστρεφόμενο κουμπί.

Εμφάνιση

Πλήρης ψηφιακή πολύχρωμη υψηλής ανάλυσης (640×480 pixels) πολύχρωμη οθόνη TFT LCD.

4 τύποι λειτουργικής διεπαφής μπορούν να επιλεγούν ανάλογα με το περιβάλλον.

Η οθόνη LCD με ταχεία ενημέρωση 60 Hz, ικανή να εμφανίζει λεπτές αλλαγές στη μορφή κύματος.

Η φωτεινότητα της οθόνης LCD μπορεί να ρυθμιστεί ελεύθερα.

Σχήμα

Το μεταλλικό κέλυφος είναι γερό και ανθεκτικό και η ηλεκτρομαγνητική προστασία είναι πολύ καλή.

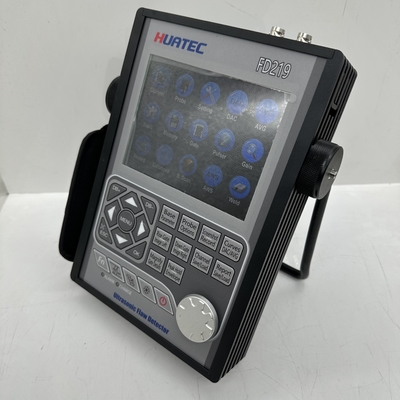

Το 360 μοίρες περιστρεφόμενο στήριγμα αποσβέσεως και το ελαστικό κάλυμμα είναι εύκολο στη χρήση.

Πίνακες από θερμαινόμενο γυαλί, εξαιρετικά σκληροί, ανθεκτικοί στην φθορά και στις γρατσουνιές

Εικόνα οθόνης και αναφορά ανίχνευσης ελαττωμάτων PDF

Εικόνες οθόνης σε πραγματικό χρόνο όλων των σελίδων και αναφορές ανίχνευσης ελαττωμάτων, και αποθηκεύστε τις ως εικόνες BMP σε δίσκο U, οι οποίες μπορούν να ρυθμιστούν ως εικόνες χρώματος ή γκρίζας κλίμακας.

Εξαγωγήστε την έκθεση ανίχνευσης ελαττωμάτων ως αρχείο PDF και αποθηκεύστε την σε δίσκο U για εύκολη αρχειοθέτηση και εκτύπωση.

Όλο το περιεχόμενο του αρχείου PDF μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του χρήστη.

Οι εικόνες BMP και τα αρχεία PDF μπορούν να προβληθούν σε υπολογιστή ή κινητό τηλέφωνο.

Αριστερά

Μέχρι 15000 mm σε χάλυβα, εύρος επιλογής σε σταθερά ή συνεχώς μεταβλητά βήματα, κατάλληλο για χρήση σε μεγάλα εργασιακά κομμάτια και σε μετρήσεις υψηλής ανάλυσης.

Πυλητήρα.

Ενέργεια παλμού επιλέξιμη μεταξύ 100V, 200V, 250V, 300V, 350V, 400V και 500V.

Πύκνος πλάτους ρυθμιζόμενος από 0,1 μs έως 0,5 μs για να ταιριάζει με τους ανιχνευτές με διαφορετική συχνότητα.

Η συχνότητα επανάληψης παλμού ρυθμίζεται από 20 Hz έως 2 KHz.

Επιλέξιμη απόσβεση μεταξύ 50Ω,150Ω,250Ω και 500Ω για βέλτιστες επιδόσεις του ανιχνευτή

Επιλογή ανιχνευτών: ανιχνευτής με ένα μόνο κρύσταλλο, ανιχνευτής με δύο κρύσταλλους, ανιχνευτής ειδικής γωνίας, ανιχνευτής διείσδυσης, ανιχνευτής αναρρίχησης.

Ανελήπτης.

Δείγματοληψία: 16 ψηφία AD Μετατροπέας με ταχύτητα δειγματοληψίας 320 MHz

Διόρθωση:Προοδευτικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα και ραδιοσυχνότητα

Αναλογικό εύρος ζώνης: δυνατότητα από 0,2 MHz έως 20 MHz με επιλέξιμα εύρη συχνοτήτων (αυτόματα ρυθμίζονται από το όργανο) για να ταιριάζουν με τον ανιχνευτή για βέλτιστες επιδόσεις.

Κέρδος: 0 dB έως 110 dB ρυθμιζόμενο σε επιλέξιμα βήματα 0,1 dB, 2 dB, 6 dB.

Γκέιτς

Δύο πλήρως ανεξάρτητες πύλες προσφέρουν μια σειρά από επιλογές μέτρησης για το ύψος ή την απόσταση του σήματος χρησιμοποιώντας την ενεργοποίηση κορυφής.

Η λειτουργία ηχώ προς ηχώ επιτρέπει την ακριβή τοποθέτηση πύλης για σήματα που είναι εξαιρετικά κοντά μεταξύ τους.

Αρχή πύλης: μεταβλητή σε ολόκληρο το ορατό εύρος

Διάμετρος πύλης: μεταβλητή από την αρχή της πύλης έως το τέλος του ορατού εύρους

Υψόμετρος πύλης: μεταβλητό από 0 έως 99% Υψόμετρο πλήρους οθόνης

Προειδοποιήσεις: Καθεστώς θετικό/αρνητικό με φλας LED.

Η μνήμη.

Το όργανο διαθέτει ενσωματωμένη μνήμη μεγάλης χωρητικότητας και τα δεδομένα και τα αρχεία δεν θα χαθούν λόγω διακοπής ρεύματος του όργανου.

Μνήμη 500 αρχείων καναλιών για την αποθήκευση ρυθμίσεων βαθμονόμησης και παραμέτρων ανίχνευσης.

Μνήμη 1000 αρχείων αναφοράς κύματος για την αποθήκευση κύματος A-Scan και ρυθμίσεων.

Όλα τα αρχεία μπορούν να αποθηκευτούν, να ανακληθούν και να διαγραφούν.

Οι ρυθμίσεις καναλιών και τα αρχεία αναφοράς μπορούν να εξάγονται μέσω δίσκου μνήμης και οι πληροφορίες μπορούν επίσης να αποθηκευτούν σε απεριόριστες ποσότητες μέσω μνήμης USB.

Ηχογράφος βίντεο

Το Video Recorder είναι χρήσιμο σε πολλές καταστάσεις, είναι πολύ βολικό για όσους θέλουν να αναλύσουν τις δραστηριότητες ανίχνευσης αργότερα.

Το όργανο μπορεί να καταγράψει τη διαδικασία δοκιμής και να την αποθηκεύσει ως αρχείο βίντεο, το οποίο μπορεί να αναπαραχθεί μέσω του οργάνου ή ειδικού λογισμικού.και κάθε αρχείο βίντεο μπορεί να είναι έως και 5 λεπτά.

Εάν επιλέξετε να αποθηκεύσετε το αρχείο βίντεο στον δίσκο μνήμης, ο αριθμός και η διάρκεια του αρχείου βίντεο δεν θα περιορίζονται.

Η καταγραφή και η επανάληψη της διαδικασίας δοκιμών παρέχει μεγάλη ευκολία για μελλοντική μελέτη και ανάλυση της ανίχνευσης ελαττωμάτων.

Η αναπαραγωγή βίντεο υποστηρίζει λειτουργίες παύσης, γρήγορης προώθησης, γρήγορης αναστροφής και διακοπής.

Εργασίες

• Αυτόματη βαθμονόμηση: αυτόματη βαθμονόμηση της μηδενικής εκτόξευσης του ανιχνευτή, της γωνίας του ανιχνευτή (τιμή K) και της ταχύτητας του υλικού.
• Τοποθεσία ελαττώματος: ζωντανή εμφάνιση Ηχητική διαδρομή, Προβολή (απόσταση επιφάνειας), βάθος, πλάτος,
• Μεγέθυνση ελαττωμάτων: αυτόματη μεγέθυνση ελαττωμάτων με τη χρήση AVG ή DAC, ταχύτητα αναφοράς αποδοχής ή απόρριψης ελαττωμάτων.
• Ψηφιακή ανίχνευση και λειτουργία εκτόξευσης: Το πάχος/βαθμός μπορεί να εμφανιστεί σε ψηφιακή ανίχνευση όταν χρησιμοποιείται κανονικός ανιχνευτής και η απόσταση επιφάνειας και το βάθος εμφανίζονται απευθείας όταν χρησιμοποιείται ανιχνευτής γωνίας.
• DAC/AVG:Η καμπύλη παράγεται αυτόματα και τα σημεία δειγματοληψίας μπορούν να αντισταθμιστούν και να διορθωθούν.,Μπορεί να εμφανίσει την καμπύλη AVG κάθε διαφάνειας.
• ΑΠΔ D1.1Η επιλογή αυτού του προτύπου μπορεί να μειώσει τους χειροκίνητους υπολογισμούς και να βελτιώσει την αποτελεσματικότητα ανίχνευσης.
• Δυνατότητα διόρθωσης καμπυλωμένης επιφάνειας.
• Λειτουργία μέτρησης ύψους ρωγμών.
• Μεγέθυνση πύλης: εξάπλωση της περιοχής της πύλης σε όλο το πλάτος της οθόνης.
• Καταγραφή και αναπαραγωγή βίντεο.
• Λειτουργία αυτόματου κέρδους
• Περιεκτικότητα: Ταυτόχρονη εμφάνιση ζωντανής A-scan με ρυθμό αναβάθμισης 60 Hz και περιεκτικότητα της A-scan
• Διατήρηση κορυφής: Συγκρίνετε παγωμένες μορφές κυμάτων κορυφής με ζωντανές A-Scans για εύκολη ερμηνεία των αποτελεσμάτων της δοκιμής.
• Σημείωση κορυφής: καταγραφή και σήμανση της κορυφής σε πραγματικό χρόνο
• Κωδικοποίηση ηχώ: προβολή 1~9 περιοχής απεικόνισης ηχώ σε διαφορετικά χρώματα, χρησιμοποιείται για την ανάλυση της θέσης ελαττώματος.
• Ένα πάγωμα σάρωσης: Το πάγωμα οθόνης διατηρεί δεδομένα για τη μορφή κύματος και την απόσταση δοκιμής.
• Β Εμφάνιση ανίχνευσης. Εμφάνιση του ελαττώματος του εργαστηρίου με διαισθητικό τρόπο και το αποτέλεσμα ανίχνευσης είναι πιο διαισθητικό.

Ρυθμικό ρολόι

Το ρολόι του οργάνου συνεχίζει να τρέχει.

Επικοινωνία

Δύο υψηλής ταχύτητας θύρες USB2.0. Δύο τρόποι USB μπορούν να επιλεγούν: U-DISK και U-BRIDGE.Εικόνες εικόνας και ηχογραφημένες ταινίες μπορούν να αποθηκευτούν στο U-DISKΣτην κατάσταση U-BRIDGE, το όργανο ανταλλάσσει δεδομένα με το DataPro Software.

Η μπαταρία

Ενσωματωμένη μεγάλη χωρητικότητα και υψηλής απόδοσης μπαταρία ιόντων λιθίου.

Ο χρόνος συνεχούς εργασίας είναι μεγαλύτερος από 12 ώρες.

Κουμπί

Οι ρυθμίσεις λειτουργίας γίνονται εύκολα και γρήγορα χρησιμοποιώντας το περιστρεφόμενο κουμπί.

Αναβάθμιση λογισμικού

Το λογισμικό μπορεί εύκολα να αναβαθμιστεί μέσω του U-DISK. Η αναβάθμιση δεν θα προκαλέσει ζημιά στο μηχάνημα.

Προδιαγραφές

• Πεδίο μέτρησης: 0 έως 15000 mm, με ταχύτητα χάλυβα
• Επαναλαμβανόμενη συχνότητα παλμού 20 Hz έως 2000 Hz
• Ταχύτητα υλικού: 1000 έως 20000m/s
• Επαναλαμβανόμενη συχνότητα παλμού 20 Hz έως 2000 Hz
• Δυναμικό εύρος: περισσότερα 40dB
• Γραμμικότητα συστήματος: Οριζόντια: +/- 0,2% FSW,
• Βιόμετρο: 0,25% FSH, ακρίβεια ενισχυτή +/- 1 dB.
• Δυνατότητα ανάλυσης: άνω των 40 dB
• Ευαισθησία: Περισσότεροι από 50dB ((Βάση 200mmF2 με επίπεδη βάση)
• Απορρίπτει: 0 έως 80% πλήρους ύψους οθόνης
• Θόρυβος: λιγότερο από 10%
• Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως
• Κέρδος: 110 dB μέγιστο σε επιλογή ανάλυσης 0.1, 1.0, 2.0, 6,0 dB.
• Διάφρασμα ζώνης (περιοχή ζώνης ενισχυτή ): 0,2 έως 20 MHz
• Μετατόπιση παλμού: άνω των 32dB
• Καθυστέρηση εμφάνισης: -20 έως 3400 μs
• Καθυστέρηση ανίχνευσης / μηδενική μετατόπιση: 0 έως 99,99μs
• Τρόποι δοκιμής: ηχώ παλμού, διπλό στοιχείο και διαμετακόμιση
• Παλσόνας: Ρυθμίσιμος παλσόνας κυμάτων
• Ενέργεια παλμού: 100V, 200V, 250V, 300V, 500V επιλέξιμη
• Διόρθωση: θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα, RF
• Μονάδες: ίντσες ή χιλιοστά
• Σύνδεση μετατροπέα: BNC ή LEMO
• Απαιτήσεις ισχύος: Κύρια καύσιμα εναλλασσόμενου ρεύματος 100-240 VAC, 50-60 Hz
• Θερμοκρασία λειτουργίας: -10°C έως 50°C, θερμοκρασία αποθήκευσης: -30°C έως 50°C
