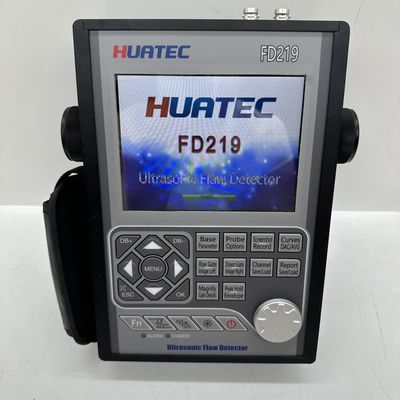

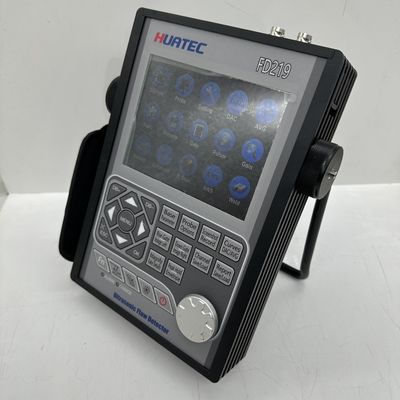

FD219 Μεταλλικό Σχήμα DAC AVG B Scan IP65 Φορητός Ψηφιακός Υπερηχητικός Ανιχνευτής Ατελειών

FD219 Μεταλλικός Ψηφιακός Εντοπιστής Ατελειών Υπερήχων DAC AVG B Scan IP65 Φορητός

Εισαγωγή

Αυτός ο εντοπιστής ατελειών HUATEC FD219 είναι ένας φορητός βιομηχανικός ψηφιακός εντοπιστής ατελειών υπερήχων που μπορεί να ανιχνεύσει, να εντοπίσει, να αξιολογήσει και να διαγνώσει διάφορες ατέλειες (ρωγμές, εγκλείσματα, πόρους κ.λπ.) στο τεμάχιο εργασίας γρήγορα, βολικά, χωρίς καταστροφή και με ακρίβεια. Μπορεί να χρησιμοποιηθεί τόσο στο εργαστήριο όσο και στον χώρο του έργου. Αυτό το όργανο μπορεί να χρησιμοποιηθεί ευρέως στην κατασκευή, τη μεταλλουργία σιδήρου και χάλυβα, την επεξεργασία μετάλλων, τη χημική βιομηχανία και άλλους τομείς που απαιτούν ανίχνευση ατελειών και ποιοτικό έλεγχο. Χρησιμοποιείται επίσης ευρέως σε επιθεωρήσεις ασφαλείας σε απευθείας σύνδεση και αξιολόγηση ζωής στους τομείς της αεροδιαστημικής, των σιδηροδρομικών μεταφορών, των λεβήτων και των δοχείων πίεσης, κ.λπ.

Το όργανο μπορεί να χρησιμοποιηθεί ευρέως στον εντοπισμό και την μέτρηση κρυφών ρωγμών, κενών, διαχωρισμών και παρόμοιων ασυνεχειών σε συγκολλήσεις, σφυρήλατα, πλινθώματα, άξονες, άξονες, δεξαμενές και δοχεία πίεσης, τουρμπίνες και δομικά στοιχεία.

Χαρακτηριστικά

Το βασικό υλικό είναι σχεδιασμένο με ARM+FPGA, και το λογισμικό χρησιμοποιεί ένα σύστημα πολλαπλών εργασιών υψηλής αξιοπιστίας, το οποίο βελτιώνει σημαντικά τη λειτουργία, τη φορητότητα, την ανθεκτικότητα και την αξιοπιστία του οργάνου.

Αυτό το όργανο χρησιμοποιεί ένα μενού κύριου-υποτελούς, και είναι σχεδιασμένο με πλήκτρα συντόμευσης και ψηφιακό περιστροφικό κουμπί. Το όργανο είναι ελαφρύ και φορητό, και μπορεί να κρατηθεί με το ένα χέρι.

lΟθόνη

Πλήρως ψηφιακή έγχρωμη οθόνη TFT LCD υψηλής ανάλυσης (640×480 pixels). Η απεικόνιση κυματομορφής είναι πιο λεπτή και ανθρώπινη.

Μπορούν να επιλεγούν 4 στυλ διεπαφής λειτουργίας ανάλογα με το περιβάλλον.

Η LCD με γρήγορη ανανέωση 60 Hz. Δυνατότητα εμφάνισης λεπτών αλλαγών κυματομορφής.

Η φωτεινότητα της LCD μπορεί να ρυθμιστεί ελεύθερα.

lΣχήμα

Το μεταλλικό περίβλημα από αλουμίνιο είναι ισχυρό και ανθεκτικό, και η απόδοση ηλεκτρομαγνητικής θωράκισης είναι πολύ καλή.

Βάση στήριξης με περιστροφή 360 μοιρών και αντικραδασμικό περίβλημα από καουτσούκ είναι εύχρηστα.

Επιφάνεια από σκληρυμένο γυαλί, εξαιρετικά σκληρή, ανθεκτική στη φθορά και στις γρατζουνιές

lΑναφορά ανίχνευσης ατελειών με στιγμιότυπα οθόνης και PDF

Στιγμιότυπα οθόνης σε πραγματικό χρόνο όλων των σελίδων και αναφορές ανίχνευσης ατελειών, και αποθήκευσή τους ως εικόνες BMP σε μονάδα U disk, η οποία μπορεί να ρυθμιστεί ως έγχρωμες ή κλίμακας του γκρι εικόνες.

Εξαγωγή της αναφοράς ανίχνευσης ατελειών ως αρχείο PDF και αποθήκευσή της σε μονάδα U disk για εύκολη αρχειοθέτηση και εκτύπωση.

Όλο το περιεχόμενο του αρχείου PDF μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του χρήστη.

Οι εικόνες BMP και τα αρχεία PDF μπορούν να προβληθούν σε υπολογιστή ή κινητό τηλέφωνο.

lΕύρος

Έως 15000mm σε χάλυβα. Εύρος επιλέξιμο σε σταθερά βήματα ή συνεχώς μεταβλητό. Κατάλληλο για χρήση σε μεγάλα τεμάχια εργασίας και σε μετρήσεις υψηλής ανάλυσης.

lΠαλμοδότης

Ενέργεια παλμού επιλέξιμη μεταξύ 100V, 200V, 250V, 300V, 350V, 400V και 500V.

Πλάτος παλμού ρυθμιζόμενο από 0.1µs έως 0.5 µs για αντιστοίχιση με αισθητήρες διαφορετικής συχνότητας.

Συχνότητα επανάληψης παλμού ρυθμιζόμενη από 20 Hz έως 2 KHz.

Απόσβεση επιλέξιμη μεταξύ 50Ω, 150Ω, 250Ω και 500Ω για βέλτιστη απόδοση αισθητήρα

Επιλογή αισθητήρα: αισθητήρας μονοκρυστάλλου, αισθητήρας διπλού κρυστάλλου, ειδικός γωνιακός αισθητήρας, διαπερατός αισθητήρας, αισθητήρας αναρρίχησης.

lΔέκτης

Δειγματοληψία: 16-ψήφιος Μετατροπέας AD με ταχύτητα δειγματοληψίας 320 MHz

Διόρθωση: Θετικό Ημι-κύμα, Αρνητικό Ημι-κύμα, Πλήρες κύμα και RF

Αναλογικό Εύρος Ζώνης: Δυνατότητα 0.2MHz έως 20MHz με επιλέξιμα εύρη συχνοτήτων (αυτόματα ρυθμισμένα από το όργανο) για αντιστοίχιση με τον αισθητήρα για βέλτιστη απόδοση.

Κέρδος: 0 dB έως 110 dB ρυθμιζόμενο σε επιλέξιμα βήματα 0.1 dB, 2 dB, 6 dB.

lΠύλες

Δύο πλήρως ανεξάρτητες πύλες προσφέρουν μια σειρά επιλογών μέτρησης για ύψος σήματος ή απόσταση χρησιμοποιώντας ενεργοποίηση κορυφής.

Η λειτουργία ηχούς-προς-ηχώ επιτρέπει ακριβή τοποθέτηση πύλης για σήματα που είναι εξαιρετικά κοντά μεταξύ τους.

Έναρξη Πύλης: Μεταβλητή σε όλο το εμφανιζόμενο εύρος

Πλάτος Πύλης: Μεταβλητό από την Έναρξη Πύλης έως το τέλος του εμφανιζόμενου εύρους

Ύψος Πύλης: Μεταβλητό από 0 έως 99% του ύψους πλήρους οθόνης

Συναγερμοί: Κατώφλι θετικό/αρνητικό με αναβοσβήσιμο LED.

lΜνήμη

Το όργανο διαθέτει ενσωματωμένη μνήμη μεγάλης χωρητικότητας, και τα δεδομένα και τα αρχεία δεν θα χαθούν λόγω διακοπής ρεύματος του οργάνου.

Μνήμη 500 αρχείων καναλιών για αποθήκευση ρυθμίσεων βαθμονόμησης και παραμέτρων αισθητήρα.

Μνήμη 1000 αρχείων κυματομορφής για αποθήκευση κυματομορφής A-Scan και ρυθμίσεων.

Όλα τα αρχεία μπορούν να αποθηκευτούν, να ανακληθούν και να διαγραφούν.

Οι ρυθμίσεις καναλιών και τα αρχεία αναφορών μπορούν να εξαχθούν μέσω μονάδας μνήμης, και οι πληροφορίες μπορούν επίσης να αποθηκευτούν σε απεριόριστες ποσότητες μέσω μνήμης USB.

lΒιντεοκάμερα

Η βιντεοκάμερα είναι χρήσιμη σε πολλές περιπτώσεις, είναι πολύ βολική για όσους θέλουν να αναλύσουν τις δραστηριότητες ανίχνευσης αργότερα.

Το όργανο μπορεί να καταγράψει τη διαδικασία δοκιμής και να την αποθηκεύσει ως αρχείο βίντεο, το οποίο μπορεί να αναπαραχθεί μέσω του οργάνου ή ειδικού λογισμικού. Υποστηρίζει έως και 10 αρχεία βίντεο, και κάθε αρχείο βίντεο μπορεί να έχει διάρκεια έως 5 λεπτά.

Εάν επιλέξετε να αποθηκεύσετε το αρχείο βίντεο στη μονάδα μνήμης, ο αριθμός και η διάρκεια του αρχείου βίντεο δεν θα είναι περιορισμένα.

Η εγγραφή και η αναπαραγωγή της διαδικασίας δοκιμής παρέχουν μεγάλη ευκολία για μελλοντική μελέτη και ανάλυση της ανίχνευσης ατελειών.

Η αναπαραγωγή βίντεο υποστηρίζει λειτουργίες παύσης, γρήγορης προώθησης, γρήγορης επαναφοράς και διακοπής.

Λειτουργίες

• Αυτόματη βαθμονόμηση: Αυτοματοποιημένη βαθμονόμηση της μετατόπισης μηδέν του αισθητήρα, της γωνίας του αισθητήρα (τιμή Κ) και της ταχύτητας του υλικού.
• Εντοπισμός Ατελειών: Ζωντανή εμφάνιση ηχητικής διαδρομής, προβολής (απόσταση επιφάνειας), βάθους, πλάτους,
• Μέτρηση Ατελειών: Αυτόματη μέτρηση ατελειών χρησιμοποιώντας AVG ή DAC, επιταχύνει την αναφορά αποδοχής ή απόρριψης ελαττωμάτων.
• Ψηφιακή Ένδειξη και Λειτουργία Trig.: Το πάχος/βάθος μπορεί να εμφανιστεί σε ψηφιακή ένδειξη όταν χρησιμοποιείται κανονικός αισθητήρας και η απόσταση επιφάνειας και το βάθος εμφανίζονται απευθείας όταν χρησιμοποιείται γωνιακός αισθητήρας.
• DAC/AVG: Η καμπύλη δημιουργείται αυτόματα, και τα σημεία δειγματοληψίας μπορούν να αντισταθμιστούν και να διορθωθούν. Η καμπύλη πλέει αυτόματα με το κέρδος, επεκτείνεται αυτόματα με την απόσταση ανίχνευσης, και κινείται αυτόματα με τον χρόνο καθυστέρησης. Μπορεί να εμφανίσει την καμπύλη AVG οποιουδήποτε διαφράγματος.
• AWS D1.1. Η επιλογή αυτού του προτύπου μπορεί να μειώσει τους χειροκίνητους υπολογισμούς και να βελτιώσει την αποδοτικότητα ανίχνευσης.
• Λειτουργία διόρθωσης καμπύλης επιφάνειας.
• Λειτουργία μέτρησης ύψους ρωγμής.
• Μεγέθυνση Πύλης: επέκταση του εύρους πύλης σε όλο το πλάτος της οθόνης.
• Εγγραφή και αναπαραγωγή βίντεο.
• Λειτουργία αυτόματου κέρδους
• Φάκελος: Ταυτόχρονη εμφάνιση ζωντανής A-Scan με ρυθμό ανανέωσης 60 Hz και φάκελος εμφάνισης A-Scan
• Peak Hold: Συγκρίνετε παγωμένες κυματομορφές κορυφής με ζωντανές A-Scans για εύκολη ερμηνεία των αποτελεσμάτων δοκιμής.
• Σήμανση κορυφής: καταγραφή και σήμανση της κορυφής σε πραγματικό χρόνο
• Κωδικοποίηση ηχούς: εμφάνιση περιοχής ηχούς 1~9 σε διαφορετικά χρώματα, που χρησιμοποιείται για την ανάλυση της θέσης της ατέλειας.
• Πάγωμα A Scan: Η πάγωση οθόνης διατηρεί την κυματομορφή και τα δεδομένα απόστασης δοκιμής.
• Λειτουργία εμφάνισης B Scan. Διαισθητική εμφάνιση του σχήματος της ατέλειας του τεμαχίου εργασίας και το αποτέλεσμα ανίχνευσης είναι πιο διαισθητικό.

Ρολόι πραγματικού χρόνου

Το ρολόι του οργάνου συνεχίζει να λειτουργεί παρακολουθώντας τον χρόνο.

Επικοινωνία

Δύο θύρες USB2.0 υψηλής ταχύτητας. Μπορούν να επιλεγούν δύο λειτουργίες USB: U-DISK και U-BRIDGE. Στη λειτουργία U-DISK, τα αρχεία διαμόρφωσης καναλιών, τα αρχεία αναφορών ατελειών, οι εικόνες στιγμιότυπων οθόνης και οι εγγεγραμμένοι βίντεο μπορούν να αποθηκευτούν σε U-DISK. Στη λειτουργία U-BRIDGE, το όργανο ανταλλάσσει δεδομένα με το λογισμικό DataPro.

Μπαταρία

Ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας και υψηλής απόδοσης.

Ο συνεχής χρόνος εργασίας άνω των 12 ωρών. 4-6 ώρες τυπικός χρόνος φόρτισης.

Κουμπί

Οι ρυθμίσεις λειτουργίας γίνονται εύκολα και γρήγορα χρησιμοποιώντας το περιστροφικό κουμπί.

Αναβάθμιση λογισμικού

Το λογισμικό μπορεί να αναβαθμιστεί εύκολα μέσω U-DISK. Η αναβάθμιση δεν θα προκαλέσει ζημιά στο μηχάνημα.

Προδιαγραφές

• Εύρος μέτρησης: 0 έως 15000 mm, με ταχύτητα χάλυβα
• Η συχνότητα επανάληψης παλμού κυμαίνεται από 20 Hz έως 2000 Hz
• Ταχύτητα υλικού: 1000 έως 20000m/s
• Η συχνότητα επανάληψης παλμού κυμαίνεται από 20 Hz έως 2000 Hz
• Δυναμικό εύρος: άνω των 40dB
• Γραμμικότητα συστήματος: Οριζόντια: +/-0.2% FSW,
• Κάθετη: 0.25% FSH, Ακρίβεια ενισχυτή +/-1 dB.
• Διακριτική ικανότητα: άνω των 40dB
• Ευαισθησία: άνω των 50dB (Βάθος 200mmφ2 οπή με επίπεδο πυθμένα)
• Απόρριψη (καταστολή): 0 έως 80% ύψος πλήρους οθόνης
• Θόρυβος: λιγότερο από 10%
• Παρακολούθηση Πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε όλο το εύρος σάρωσης
• Κέρδος: 110 dB μέγιστο σε επιλέξιμη ανάλυση 0.1, 1.0, 2.0, 6.0 dB.
• Εύρος ζώνης (εύρος ζώνης ενισχυτή): 0.2 έως 20 MHz
• Μετατόπιση παλμού: άνω των 32dB
• Καθυστέρηση οθόνης: -20 έως 3400 µs
• Καθυστέρηση αισθητήρα/Μετατόπιση μηδέν: 0 έως 99.99 µs
• Λειτουργίες δοκιμής: Παλμο-ηχώ, διπλό στοιχείο και διαπερατή μετάδοση
• Παλμοδότης: Ρυθμιζόμενος παλμοδότης κύματος
• Ενέργεια παλμού: 100V, 200V, 250V, 300V, 500V επιλέξιμη
• Διόρθωση: Θετικό ημι-κύμα, αρνητικό ημι-κύμα, πλήρες κύμα, RF
• Μονάδες: Ίντσα ή χιλιοστόμετρο
• Συνδέσεις μετατροπέα: BNC ή LEMO
• Απαιτήσεις τροφοδοσίας: Εναλλασσόμενο ρεύμα δικτύου 100-240 VAC, 50-60 Hz
• Θερμοκρασία λειτουργίας: -10°C έως 50°C, Θερμοκρασία αποθήκευσης: -30°C έως 50°C
