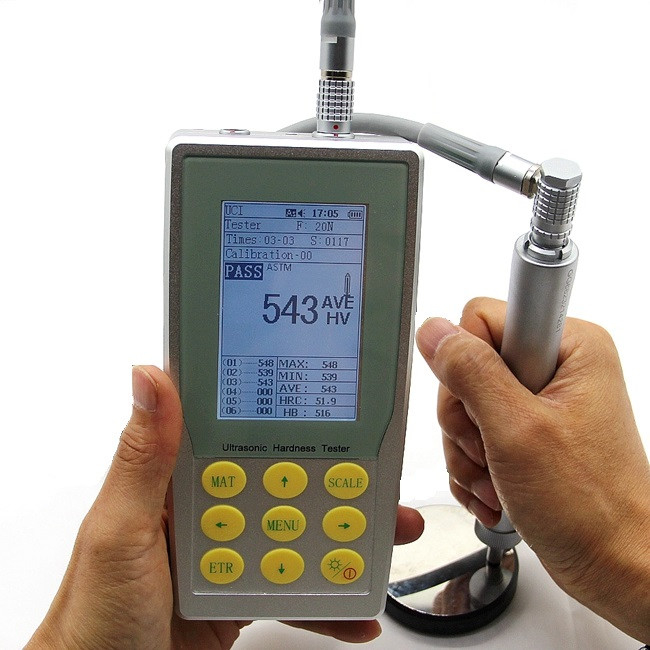

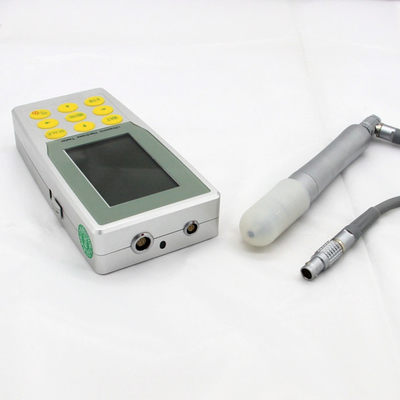

HUH-5M χειροκίνητος δοκιμαστή υπερήχων σκληρότητας UCI
Εφαρμογή:
Το υπερηχητικό δοκιμαστή σκληρότητας μοντέλο HUH-5M χρησιμοποιείται ευρέως για τη μέτρηση της σκληρότητας των μικρών σφυρηλατημάτων, χύτευσης υλικών, επιθεώρηση συγκόλλησης, θερμότητα επηρεασμένη ζώνη, ιόντων νιτρίδων τυπώματος πετσέτες και καλούπια, φόρμες, πρέσες,Τμήματα με λεπτό τοίχωμα, ρυμουλκούμενα, πλάγια δόντια κλπ.
Αρχή λειτουργίας:
μέθοδος αντίστασης επαφής με υπερήχους
Προδιαγραφές:
| Ονομασία του προϊόντος |
Δοκιμαστής υπερήχων σκληρότητας (UCI) |
| Ονομασία μοντέλου |
HUH-5M |
| Δύναμη φόρτωσης |
10N/20N/50N/98N |
| Τύπος ενσωματωτή |
136° Βίκερς Διαμαντένιο εμβολιαστή |
| Πεδίο μέτρησης |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3;Mpa: 255-2180N/mm
|
| Μετρώντας την Ακριβότητα |
HV:± 3%HV· HRC:± 1,5HRC· HB:± 3%HB· HLD:± 5HLD· |
| Κατεύθυνση μέτρησης |
Υποστήριξη 360° |
| Αποθήκευση δεδομένων |
Για την αποθήκευση 1000 ομάδων δεδομένων μέτρησης και 20 ομάδων δεδομένων βαθμονόμησης |
| Κλίμακες σκληρότητας |
HV,HB,HRC, HLD |
| Εμφάνιση δεδομένων |
Δύναμη φόρτωσης, χρόνος δοκιμής, αποτέλεσμα δοκιμής, μέσος όρος,
Μέγιστη, ελάχιστη, απόκλιση και κλίμακα μετατροπής. |
| Δείκτης σκληρότητας |
Εικονική οθόνη LCD |
| Περιβάλλον λειτουργίας |
Θερμοκρασία: -10°C ~ 50°C, υγρασία: 30% ~ 80%R.H. |
| Δραστηριακή τάση |
Συνεχή 6V |
| Διάμετροι οργάνου |
160x80x31 χιλιοστά |
| Καθαρό βάρος |
Περίπου 500 g ((χωρίς ανιχνευτή) |
Χαρακτηριστικά για χειροκίνητα ανιχνευτές παραπάνω:
● Τελευταία τεχνολογία υπερήχων αισθητήρων
● Που μπορεί να αποκτήσει ακριβή τιμή σκληρότητας χωρίς βοηθητικές συσκευές
● Υποστήριξη 360° ταχείας μετρήσεως
● Εξαιρετική ανθρώπινη μηχανική και εύκολη στη διατήρηση
● Κατάλληλη διάμετρος και βάρος του ανιχνευτή που είναι βολικό να ελέγχεται
● Γρήγορη και ακριβής μέτρηση της άκρης και της σταθερής θέσης του δοκιμαζόμενου δείγματος
● Μικροεξάκλαση, μη καταστροφική για οποιοδήποτε δείγμα μετά τη δοκιμή
Βασικά χαρακτηριστικά:
● Χειροκίνητο μέτρο σκληρότητας που χρησιμοποιείται συνήθως, όπως το Brinell, το Rockwell, το Vickers, το Leeb κλπ.
● Οι δοκιμές σκληρότητας Rockwell και Brinell με βαριά δύναμη φόρτωσης και μεγάλη εσοχή, οδηγούν σε σοβαρή καταστροφή στην επιφάνεια του δείγματος.
● Η σκληρότητα Vickers εφαρμόζεται με οπτική μέτρηση, οι επαγγελματίες τεχνικοί μπορούν να λειτουργούν ομαλά, αδύνατον να μετρηθεί η σκληρότητα του βαρέους εργαστηρίου, των εγκατεστημένων μηχανημάτων και των μόνιμα συναρμολογημένων εξαρτημάτων.
● Οι δοκιμές σκληρότητας Leeb εφαρμόζουν μεθόδους ανάκαμψης και έμμεσης μέτρησης σκληρότητας, οδηγώντας εύκολα σε μεγάλη απόκλιση όταν μετατρέπονται σε κλίμακες Brinell, Rockwell και Vickers.
● Το μοντέλο δοκιμής υπερηχητικής σκληρότητας HUH-5M εφαρμόζει μεθοδολογία υπερηχητικής αντίστασης επαφής για τη συγκριτική μέτρηση σκληρότητας για δοκιμαστικά κομμάτια, με πλεονεκτήματα υψηλής ακρίβειας, αποτελεσματικότητας,φορητή και εύκολη λειτουργία.
Τυπική παράδοση:
| Τυπική παράδοση |
ποσότητα |
Τυπική παράδοση |
ποσότητα |
Τυπική παράδοση |
ποσότητα |
Τυπική παράδοση |
ποσότητα |
| Η κύρια μονάδα HUH-5M |
1 |
Διάδρομο ανίχνευσης |
1 |
Αντιδοντική θήκη |
1 |
Εγχειρίδιο λειτουργίας στα αγγλικά |
1 |
| 50N/98N Χειροκίνητος ανιχνευτής |
1 |
Διάταξη |
1 |
Γύρισμα |
1 |
Κάρτα εγγύησης |
1 |
| Τυποποιημένο μπλοκ Rockwell |
1 |
Διάταξη USB |
1 |
Πιστοποιητικό προσόντων |
1 |
Κατάλογος συσκευασίας |
1 |
Εγχειρίδιο προδιαγραφών ανίχνευσης:
| Τύπος ανιχνευτή |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Δύναμη δοκιμής |
10N |
20N |
50N |
98N |
| Διάμετρος |
22 χιλιοστά |
22 χιλιοστά |
22 χιλιοστά |
22 χιλιοστά |
| Διάρκεια |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
154 χιλιοστά |
| Διάμετρος ταλαντωτικής ράβδου |
20,4 mm |
20,4 mm |
3 χιλιοστά |
3 χιλιοστά |
| Ακατέργαστη επιφάνεια μέτρησης |
Ra<3,2um |
Ρα<5um |
Ra<10um |
Ra<15um |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
Προδιαγραφές μηχανοκίνητης ανίχνευσης:
| Τύπος ανιχνευτή |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Δύναμη δοκιμής |
3N |
5N |
8N |
10N |
| Διάμετρος |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
46 χιλιοστά |
| Διάρκεια |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Διάμετρος ταλαντωτικής ράβδου |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Ελάχιστο βάρος του υλικού δοκιμής |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
00,3 κιλά |
| Ελάχιστο πάχος |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
2 χιλιοστά |
