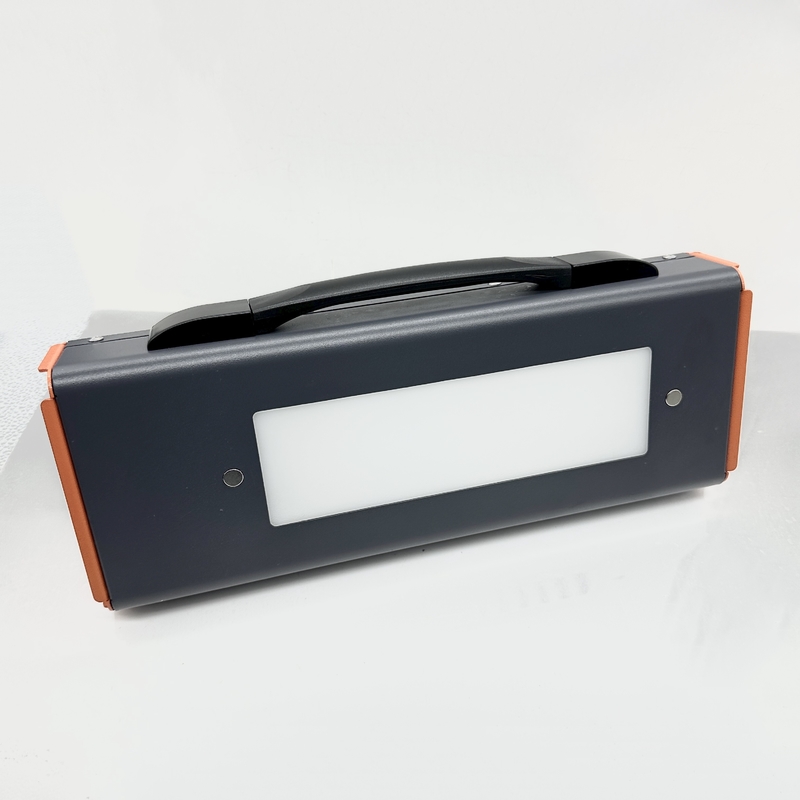

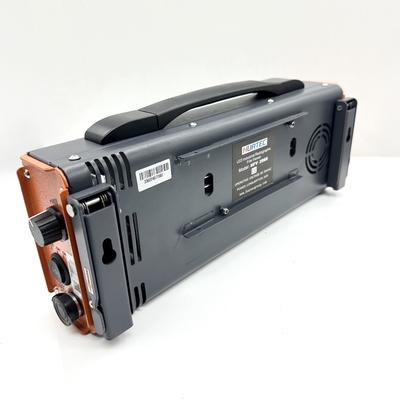

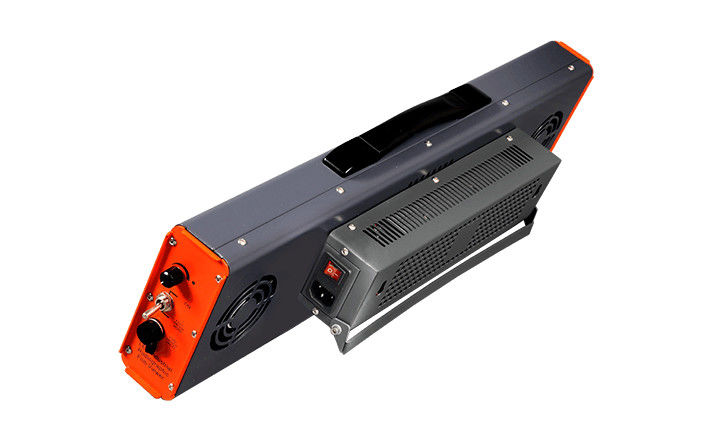

Ηλεκτρονικό τηλεοπτικό σύστημα

Ηλεκτρονικό τηλεοπτικό σύστημα

Χαρακτηριστικά:

Μέγιστη ένταση φωτός: > 130.000 cd/m2

Εύκολη προβολή > 4,0 Πυκνότητα

Καθαρό λευκό φως LED

50Διάρκεια ζωής της λάμπας σε 1000 ώρες

Μικρή κατανάλωση ενέργειας

Ψύξη ανεμιστήρα

Εναλλακτικός πόδας

Ενιαία περιοχή προβολής: 98% πλήρης οθόνης

Έλεγχος του θολωτή: 0% έως 100% συνεχής

Θέρμανση επιφάνειας: < 18°

Ενσωματωμένο στέλεχος γραφείου

Σχεδιασμός: Σύγχρονος, κομψός και απλός

Απαιτήσεις ισχύος: 85-264VAC/47-60Hz

Το προσαρμοστή ισχύος: AC: 90-264VAC / 47-63Hz DC: 12V 5A

Κανονισμός ασφάλειας και ηλεκτρομαγνητική συμβατότητα

Προδιαγραφές:

Σχεδιακό διάγραμμα:

1- Κρατήστε το.

2- Κάλυψη.

3.Προβολή οθόνης

4. Υποστρώμα-μάσκα Μαγνητική προσρόφηση

5Ενσωματωμένο στέλεχος γραφείου

6- Κρεμάται τρύπα.

7- Ψυκτικό ανεμιστήρα.

8.Δουλειά ρύθμισης φωτεινότητας

9.Συμπλέκτης λειτουργίας

10Σφραγίδα διακόπτη ποδιού

11- Κλείστρο ρεύματος.

12. Φυτίλια

13Η έξοδος.

Περιεχόμενο της συσκευασίας:

Δοκιμαστή LED 1pc

Διορθωτής ρεύματος 1pc

Προσαρμοστής αναπτήρα 1pc

Κεραυνός 1pc

Διάταξη ηλεκτρικού καλωδίου

Μάσκα θέασης 1pc

Μαγνητικός κάλυπτης ταινίας 2pcs

Μαγνητικός κανόνας 1pc

Οδηγία χρήσης 1pc

Πιστοποιητικό βαθμονόμησης 1pc

Προειδοποίηση ισχύος συνεχούς ρεύματος:

Προειδοποίηση: βεβαιωθείτε ότι η πρίζα του αναπτήρα του οχήματος υποστηρίζει κατανάλωση ενέργειας 12VDC 5A.Μην συνδέετε το δείκτη LED σε μη επαληθευμένη παροχή συνεχούς ενέργειας - μπορεί να βλάψει το δείκτη LED και το όχημα!

1. Αποσυνδέστε την πρίζα συνεχούς ρεύματος από την πρίζα συνεχούς ρεύματος (12) στην πλευρά του ορατήρα.

2. Συνδέστε το καλώδιο τροφοδοσίας του συνδεδεμένου αναπτήρα στην πρίζα συνεχούς ρεύματος (12).

3. Συνδέστε το καλώδιο ισχύος συνεχούς ρεύματος στην πύλη του αναπτήρα του οχήματος. Μετά την ολοκλήρωση των παραπάνω βημάτων.

4Ο διακόπτης ισχύος (8) στο δεξί πίνακα ελέγχου του οθόνου LED είναι σε τρεις θέσεις: εκτός λειτουργίας, ενεργοποιημένος και λειτουργία διακόπτη ποδιού

5. Κάντε το διακόπτη ρεύματος (8) να ενεργοποιηθεί. Ρυθμίστε τον έλεγχο φωτεινότητας (7) στον δεξί πίνακα ελέγχου στην επιθυμητή ένταση.

6Εάν θέλετε να ελέγξετε μέσω του διακόπτη ποδιού, επιλέξτε τη λειτουργία διακόπτη ποδιού στον διακόπτη ισχύος / λειτουργίας (8), και στη συνέχεια πατήστε τον διακόπτη ποδιού.
