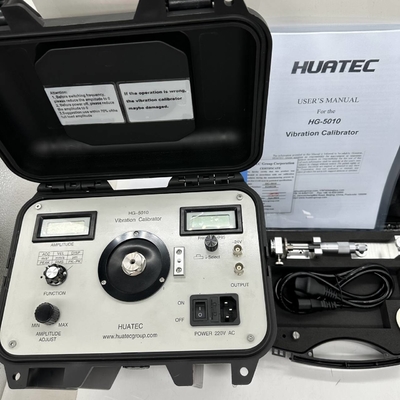

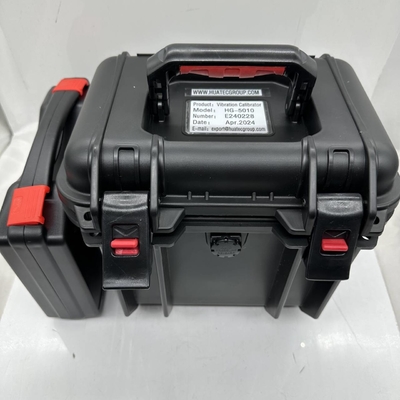

Ψηφιακός βαθμονωτής δονήσεων διαχωρισμένου τύπου Αναλυτής δονήσεων Δοκιμαστής δονήσεων ISO10816
Εφαρμογή για τον βαθμομετρητή δονήσεων ISO10816 HG-5010:
1.Μπορεί να χρησιμοποιηθεί για την βαθμονόμηση του επιταχυντή δονήσεων, του μετατροπέα ταχύτητας και εγγύτητας και επίσης ενός οργάνου μέτρησης δονήσεων.640 και 1280 Hz
2.Μπορεί να παραχθεί από το βαθμομετρητή το εύρος της επιτάχυνσης, της ταχύτητας και της μετατόπισης
3.Μπορεί να καθοριστεί μέσω δυνατομέτρων και να εμφανιστεί σε ψηφιακές οθόνες.

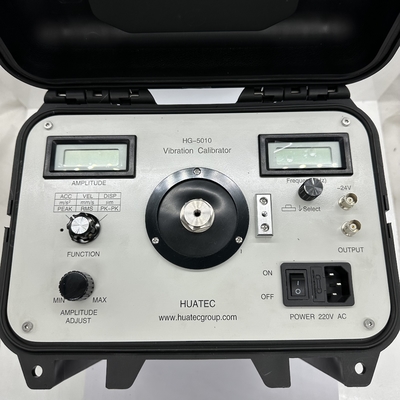

4Ο βαθμονωτής δονήσεων.HG-5010 συνδυάζει γεννήτρια σήματος sinus, ενισχυτή ισχύος, τυποποιημένο μετατροπέα και δονητή σε ένα και διαθέτει μικρό όγκο, υψηλή ακρίβεια και εύκολη λειτουργία.Μπορεί να χρησιμοποιηθεί είτε στο εργαστήριο είτε στην εγκατάσταση.
5Διεθνές πρότυπο: ISO 10816
Προδιαγραφές:
Συχνότητα:10, 20, 40, 80, 160, 320, 640, 1280Hz+0.01%
Ενότητα:
Επιτάχυνση: m/s2(ΠΙΑΚ)
Ταχύτητα: mm/s (RMS)
Μετατόπιση: μμ (PK-PK)
Ακριβότητα πλάτους:
Επιτάχυνση (30m/s)2pk, 80Hz) 40Hz έως 320Hz+00,3 dB+1 ψηφίο
10Hz έως 1280Hz+0.5dB+1 ψηφίο
Ταχύτητα (pk 25mm/sec,80Hz) 40Hz έως 320Hz+0.5dB+1 ψηφίο
Μετατόπιση (10μm pk-pk, 80Hz) 40Hz έως 320Hz+0.5dB+1 ψηφίο
Γραμμικότητα ανιχνευτή εγγύτητας
Πρωτό: 5mm και 8mm ανιχνευτές Πεδίο: 0~4.0mm
Εμφάνιση:31/2Δείκτης ψηφίων για επιτάχυνση, ταχύτητα ή μετατόπιση
Μέγιστο εύρος δόνησης και μέγιστο φορτίο:
Επειδή το κραδαστικό που χρησιμοποιείται στο HG-5010 Vibration Calibrator είναι αρκετά μικρό,κατά τη διάρκεια της βαθμονόμησης μετατροπέων διαφορετικού βάρους υπό διαφορετικές συχνότητες το εύρος εξόδου των βαθμονόμησης είναι επίσης διαφορετικόΤο μέγιστο εύρος δονήσεων και το μέγιστο φορτίο σχετίζονται με τη μέγιστη επιτάχυνση.Μέγιστη ταχύτητα και μέγιστη ισχύς εκτόξευσης που παράγονται από τον βαθμονωτή υπό μια ορισμένη συχνότητα και με ένα ορισμένο βάρος του μετατροπέα που πρόκειται να βαθμολογηθείΟι συγκεκριμένοι αριθμοί μπορούν να διαπιστωθούν στον ακόλουθο πίνακα.
|
Wt
Συχνότητα
|
<100g |
<250 γραμμάρια |
<650g |
| a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Σημείωση: Με υψηλότερη συχνότητα η τιμή της μετατόπισης των δονήσεων είναι πολύ μικρή, έτσι ώστε να μην υπάρχει έξοδος σήματος δονήσεων από τον βαθμονωτή.
Μέγεθος:280 x 180 x 250 mm
Βάρος:20 κιλά, 9 κιλά.
Θερμοκρασία: λειτουργία:0oC έως 50oΓ
Αποθήκευση:-20oC έως 70oΓ
Η υγρασία:90% μη συμπυκνωτικό
