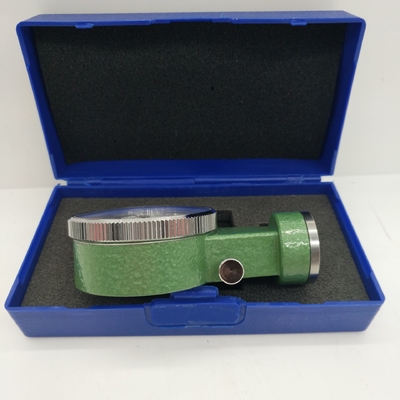

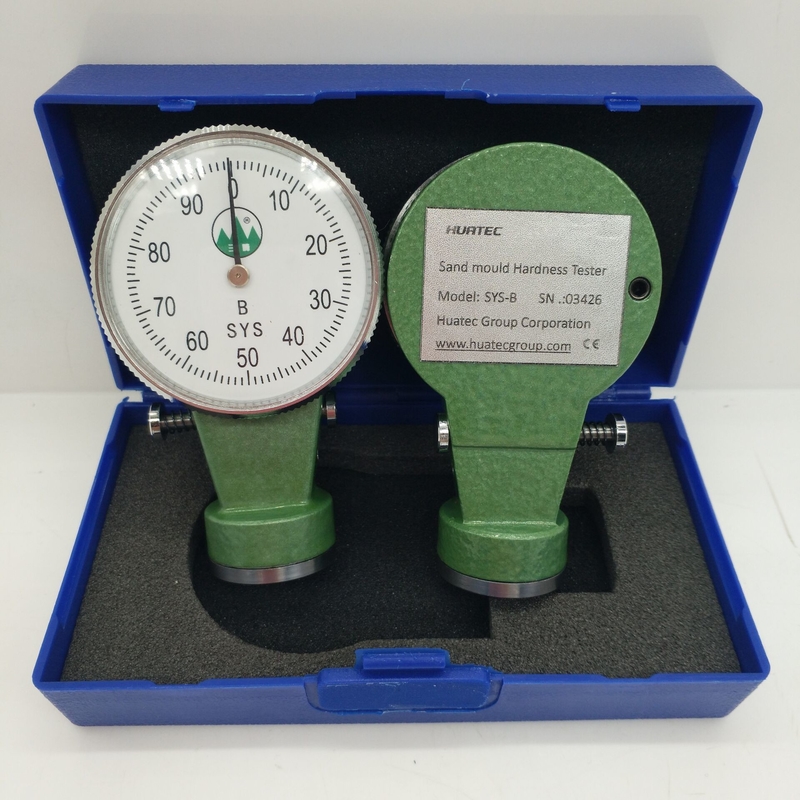

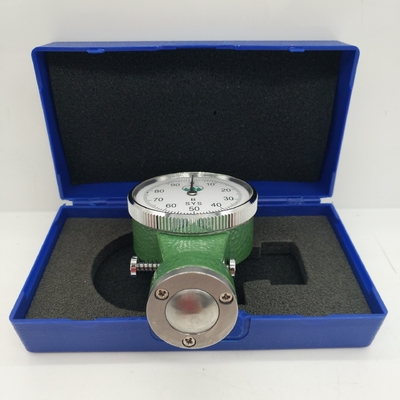

SYS-A/B/C ελεγκτής σκληρότητας επιφάνειας φορμών άμμου μη καταστρεπτικός

SYS-A/B/C ελεγκτής σκληρότητας επιφάνειας φορμών άμμου

1. Επισκόπηση

Τρεις τύποι ελεγκτών σκληρότητας επιφάνειας άμμου, Α επειδή το Γ, χρησιμοποιείται για να μετρήσει τη σκληρότητα επιφάνειας των πράσινων φορμών άμμου.

Η δομή της αποτελείται από ραφιών πίεσης επικεφαλής (1) μέτρων επικεφαλής (2) ρολογιών περίπτωσης (3) δύναμης άνοιξη (4) κίνησης εργαλείων (8) περιστροφικό εργαλείων (14) δαχτυλίδι ρύθμισης δεικτών (15) (16) και ούτω καθεξής.

Τύπος Α: Κατάλληλος για τη δοκιμή σκληρότητας επιφάνειας των λεπτών φορμών άμμου (πυρήνες) που φορμάρονται με το χέρι ή τη μηχανική χαμηλή και μέση πίεση. Ο τύπος Β είναι κατάλληλος για τη δοκιμή σκληρότητας επιφάνειας των λεπτών και χονδροειδών φορμών άμμου (πυρήνες) που φορμάρονται με το χέρι ή τη μηχανική χαμηλή και μέση πίεση. Ο τύπος Γ είναι κατάλληλος για τη σκληρότητα επιφάνειας φόρμα άμμου στην υψηλή σχηματοποίηση.

2. Τεχνικές προδιαγραφές και παράμετροι

Ι ακρίβεια

Όταν ο δείκτης είναι οποιαδήποτε αξία, η αντίστοιχη ανοχή δύναμης indenter είναι ±5%

Ο δείκτης επιστρέφει στη θέση Ο και η ανοχή είναι βαθμός +-1.

ΙΙ διαστάσεις 90x55x28

Σημείωση: Το μέγιστο φορτίο είναι η δύναμη που απαιτείται για να πιέσει indenter στο επίπεδο του κεφαλιού μετρητών (2).

3. Αρχή

Σύμφωνα με την αρχή ότι η δύναμη του ελατηρίου και το κτύπημα είναι γραμμικές, το κτύπημα του ελατηρίου υποδεικνύεται από το δείκτη επιφάνειας μέσω ενός συνόλου εργαλείων και ραφιών. Η μονάδα της σκληρότητας επιφάνειας άμμου είναι (g/mm2), αλλά είναι συνήθες να χρησιμοποιηθεί η σκληρότητα αντί της μονάδας. Επειδή οι τιμές τους είναι σχετικές και συνεπείς, δηλ., εάν η αξία μονάδων είναι μεγάλη (g/mm2), η αντίστοιχη αξία βαθμού είναι επίσης μεγάλη.

4. Χρήση και ρύθμιση

Ρυθμίζω τη θέση Ο. Όταν ο δείκτης (15) δεν είναι στη θέση Ο, γυρίστε το δαχτυλίδι ρύθμισης (16) για να ευθυγραμμίσετε το δείκτη (15) με τη θέση Ο. ΙΙ κατά το χρησιμοποίηση, πιέστε τον ελεγκτή σκληρότητας σταθερά στη δοκιμασμένη επιφάνεια άμμου (ο άξονας του ελεγκτή σκληρότητας πρέπει να είναι κάθετος στην επιφάνεια της φόρμας άμμου), έτσι ώστε η επιφάνεια του κεφαλιού ελεγκτών σκληρότητας (2) είναι σε στενή επαφή με τη δοκιμασμένη επιφάνεια άμμου, και ο δείκτης είναι επίσης πότε σταματά σε μια ορισμένη αξία, πιέζει την καρφίτσα κλειδώματος (18) για να το κλειδώσει, διαβάζει τη μετρημένη αξία, και χαλαρώνει έπειτα την καρφίτσα κλειδώματος (18) για να επιστρέψει το δείκτη (15) στη θέση Ο.

ΙΙΙ κατά μέτρηση, τον μπορείτε να εξετάσετε 3-5 φορές σε κάθε μετρώντας μέρος, και να υπολογίσετε έπειτα το μέσο αριθμό, ο οποίος είναι η αξία σκληρότητας του μέρους.

5. Επισκευή και συντήρηση

Ι. Μην ανοίξτε την κάλυψη ρολογιών (13) και τις βίδες στο πίσω μέρος της περίπτωσης ρολογιών για να αποτρέψετε κατά βούληση την άμμο και τη σκόνη από να περιέλθει σε το, το οποίο έχει επιπτώσεις στην ακρίβειά του.

ΙΙ. Όταν χρησιμοποιημένο ή τοποθετημένο, δεν υπόκειται στην αυστηρή δόνηση για να αποτρέψει το όργανο από να δυσλειτουργήσει και την επιρροή της χρήσης.

ΙΙΙ. Εάν υπάρχει άμμος στο χάσμα μεταξύ indenter (1) και του κεφαλιού μετρητών (2), ξεβιδώστε προσεκτικά τις βίδες 3~M2, αφαιρέστε το κεφάλι μετρητών, αφαιρέστε την κολλώδη άμμο, και την εγκαταστήστε όπως είναι (μην βγάλτε indenter)

1. Με indenter ραφιών

2. Επιγραφή

3. Περίπτωση ρολογιών

4. Αντίθετο ελατήριο δύναμης

5. Ρυθμίστε τη βίδα

6. Σύνολα καρφιών

7. Ελατήριο

8. Εργαλείο μετάδοσης

9. Καρφίτσα οδηγών

10. Πιάτο Τύπου

11. Ελαστικό μαξιλάρι

12. Επιφάνεια

13. Κάλυψη ρολογιών

14. Γυρίζοντας εργαλείο

15. Δείκτης

16. Ρυθμίσεις

17. Πόρπη καλωδίων

18. Καρφίτσα κλειδώματος

19. Τοποθετώντας ένθετο

20. Άνοιξη
