Λεπτομέρειες:
|
| Ονομασία προϊόντος: | Φορητός ανιχνευτής ρωγμών ακτίνας X | Σχήμα: | Xxg-3005 |
|---|---|---|---|
| Ανώτατη διείσδυση: | 50 χιλιοστά | Αποδόσεις: | 150-300KV |

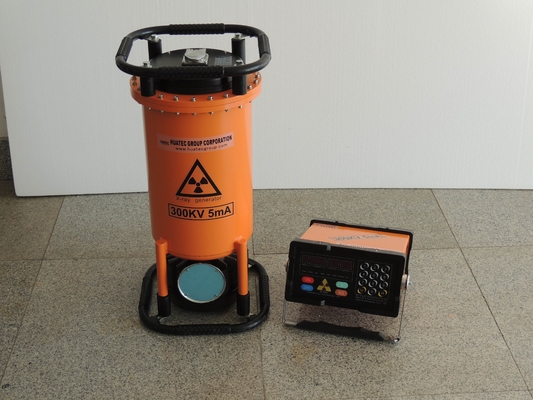

XXG3005 170-300Kv Πανοραμική ακτινοβολία Φορητός ανιχνευτής ελαττωμάτων ακτίνων Χ κεραμικός σωλήνας ακτίνων Χ
Ο ανιχνευτής ελαττωμάτων ακτινογραφίας σειράς HUATEC XXG που παράγεται από την εταιρεία μας, HUATEC Group Corporation, που υιοθετεί τεχνικές παλμών μεταβλητής συχνότητας και σταθερής συχνότητας.Οι ελεγκτές της σειράς XXG/XXQ έχουν νέα δομήΤο σύστημα αυτό βασίζεται σε ένα σύστημα ελέγχου μικροεπιλογήτρου και σε μια δομή μοντέλων, η οποία καθιστά την ολοκληρωμένη μηχανή καλύτερη σταθερότητα και αξιοπιστία.Για την ευκολία των πελατώνΗ μηχανή προσφέρει επίσης τη λειτουργία της γήρανσης, η οποία αυξάνει τη διάρκεια ζωής της.και έχει εξαιρετικές ιδιότητες μικρού όγκου και ελαφρού βάρουςΤα προϊόντα αυτά έχουν χρησιμοποιηθεί ευρέως για μη καταστροφικές δοκιμές στη βιομηχανία διαστημικών πτήσεων, στη βιομηχανία μηχανικής συγκόλλησης, στη ναυπηγική βιομηχανία, στη βιομηχανία σωλήνων λέβητα, στη βιομηχανία πετροχημικής μηχανικής,κατασκευή αεροσκαφών, βιομηχανία συντήρησης, αυτοκινητοβιομηχανία, αμυντική βιομηχανία κλπ.
Βασικές τεχνικές παραμέτρους
|
Τύπος |
Διάταξη XXG3005 | ||
| Μέγιστο πάχος διείσδυσης Χάλυβα (A3) | 50 χιλιοστά | ||
| Εστιακή απόσταση | 600 χιλιοστά | ||
| Χρόνος έκθεσης | Πέντε λεπτά. | ||
| Τύπος ταινίας | Agfa D7 | ||
|
Διπλή μολύβδινη φύλλα Εντατική οθόνη |
0.03 | ||
| Απομάκρυνση από το σκοτεινό δωμάτιο | 20±2°C | ||
| Ανάπτυξη | Πέντε λεπτά. | ||
| Μαύρος | 1.5 | ||
| Εισαγωγή | Τεχνολογία | 220V±10% 50-60Hz | |
| Δυναμικότητα (KVA) | 3.0 | ||
| Αποδόσεις | Η τάση σωλήνα (KVP) | 150 έως 300 | |
| ρεύμα σωλήνα (mA) | 5 | ||
| Σταθερότητα | ± 1% | ||
|
Χ- ακτίνες |
Εστίαση mm2 | 2.5×2.5 | |
| Γωνία ακτινοβολίας | 40±5° | ||
| Αισθησία | k≤1,8% | ||
| Τρόπος λειτουργίας | Διαλείπουσα λειτουργία, ο χρόνος ακτινοβολίας έως τον χρόνο ψύξης είναι 1:1 | ||
|
Χ. ακτινογραφία |
Διάσταση | 350 × 290 × 160 | |
| Βάρος | 11 κιλά | ||
| Δομή κυκλώματος | Έλεγχος μικρο-υπολογιστή, Μοδική δομή, φωνητική εντολή | ||
|
Χ- ακτίνες |
Ψύξη | Ενεργειακή ψύξη με αέρα | |
| Απομόνωση | SF6 Απομόνωση αερίων | ||
| Εργασιακή πίεση | 0.35Mpa-0.45Mpa | ||
| Διάσταση | 335 × 335 × 700 | ||
| Βάρος (kg) | 39.5 κιλά | ||
| Θερμοκρασία λειτουργίας | -10°C―+40°C | ||
Χαρακτηριστικά:
◆Αποδοχή μικροεπιλογιστικού ελέγχου και μοντελοποιημένης δομής, με ισχυρή ικανότητα κατά των παρεμβολών και υψηλή αυτοματοποίηση και αξιόπιστη απόδοση.
◆Η ρύθμιση των παραμέτρων, η διαδικασία εργασίας και η ένδειξη προβλημάτων θα εμφανίζονται στην οθόνη LED.
◆Το ανεξάρτητο κλειδί γήρανσης έχει σχεδιαστεί για την άνετη γήρανση του μηχανήματος.
◆Ο χρόνος ακτινοβολίας έως και ψύξης είναι 1:1.
◆Ο ελεγκτής μπορεί να αναγνωρίσει αυτόματα τον τύπο γεννήτριας ακτίνων Χ.
◆Εισάγονται το ανθεκτικό στο νερό και τη σκόνη χρωματικό πάνελ και το ψηφιακό πληκτρολόγιο ήχου ώστε να επιλέγονται άμεσα και με ακρίβεια οι παράμετροι έκθεσης.
◆Ασφαλίστε την ασφάλεια κατά τη χρήση του οργάνου, το οποίο είναι εγκατεστημένο σε υπερτάσεις, υπό τάσεις,
διάταξη προστασίας υπερεύματος, υπερεύματος και υπερύθμισης.
◆Σχεδιάστηκε μια μοναδική κλειδαριά ασφαλείας που προστατεύει τον χειριστή από τις βλάβες της ακτινοβολίας.
◆Αναρμόνιση του ευρύτερου εύρους τιμών KV και επίλυση του δυσκολότερου προβλήματος της μικρής ακτινογραφικής εμβέλειας.
◆Δυνατότητα καθυστέρησης έκθεσης ------η διάρκεια καθυστέρησης μπορεί να ρυθμιστεί σε λιγότερο από 10 λεπτά για να διατηρηθεί ασφαλής ο χειριστής από τον χώρο εργασίας.
◆Συναγωνίζεται με διάφορες γεννήτριες και λειτουργεί αξιόπιστα.
◆Ο αριθμός των εκθέσεων μπορεί να συσσωρευτεί.
(Αφού η μονάδα είναι έτοιμη, αλλά πριν πατήσετε το πλήκτρο "ON", μπορείτε να πατήσετε το πλήκτρο "A" (κλειδί καθυστέρησης) τρεις φορές για να ελέγξετε τον αριθμό της έκθεσης και να πατήσετε οποιοδήποτε πλήκτρο για να επιστρέψετε.)
◆Με την έξοδο του προειδοποιητικού φανού ακτίνων και το καλώδιο που συνδέει το τερματικό της κλειδαριάς πόρτας-μηχανής.
(Κλείδωμα πόρτας-μηχανής, όταν ανοίγει η κύρια πόρτα, το όργανο διακόπτει αυτόματα την υψηλή τάση για την προστασία του χειριστή)

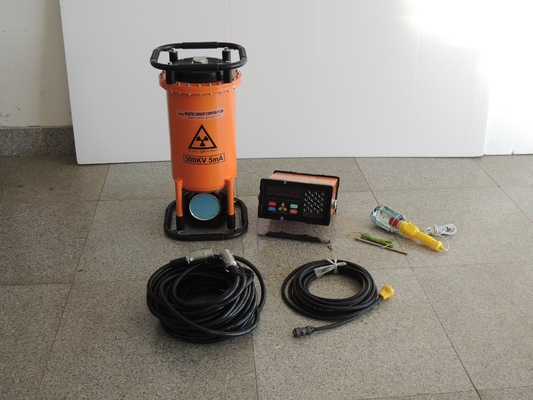

Τυπική παράδοση
| Κατευθυνσιακός κεραμικός σωλήνας ακτινογραφίας | 1 τεμάχιο | |
| Γεννήτρια | 1 σύνολο | |
| Υψηλή τάση συνδέει καλώδιο | 1 τεμάχιο | 25 μέτρα |
| Ελεγκτής | 1 σύνολο | |
| Καλώδιο ηλεκτρικής ενέργειας | 1 τεμάχιο | 10 μέτρα |
| Καλώδιο γείωσης | 1 τεμάχιο | 5 μέτρα |
| Συσκευές | 1 σύνολο | |
| (συμπεριλαμβανομένων: προειδοποιητικών λαμπτήρων, 1 τεμάχιο, μολύβι, 1 κουτί, ταινίες με σκούρες κασέτες, 5 τεμάχια, οθόνες εντάσεως, 5 τεμάχια, συρματόμετρος διείσδυσης (IQI) 1 σύνολο, ασφάλεια, 1 τεμάχιο) | ||
Προαιρετικά αξεσουάρ:
Πλατφόρμα δοκιμής, IQI/διαχωριστικό μετρητή καλωδίου, γράμμα/ψήφια μολύβδου, κασέτα μολύβδου, κασέτα, οθόνη μολύβδου, προσωπικό δοσιμετρικό, τηλεοπτικό μηχανισμό, πυκνόμετρο, μηχανισμό ανάπτυξης ταινιών, φωτισμό σκοτεινών δωματίων, τεμαχείο βαθμονόμησης RT κλπ..
