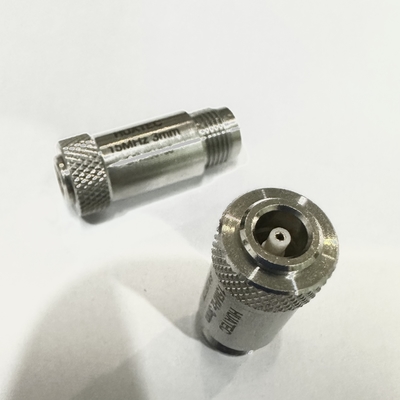

Ανιχνευτής TOFD για έλεγχο διάβρωσης ριζών συγκολλήσεων Εύρος συχνοτήτων 1-15MHz

Μη καταστροφικός έλεγχος διάβρωσης ριζών συγκόλλησης TOFD, μία εκπομπή και μία λήψη, αισθητήρας ευρείας ζώνης στενού παλμού

Ο αισθητήρας TOFD είναι ένα βασικό εξάρτημα που χρησιμοποιείται σε μη καταστροφικούς ελέγχους για την ανίχνευση της διαφοράς χρόνου περίθλασης υπερήχων (TOFD).

Η τεχνολογία TOFD χρησιμοποιεί δύο αισθητήρες ευρείας ζώνης στενού παλμού, έναν για εκπομπή και έναν για λήψη, για ανίχνευση. Οι αισθητήρες είναι συμμετρικά διατεταγμένοι σε σχέση με τη διάμεσο της ραφής συγκόλλησης. Ο αισθητήρας εκπομπής δημιουργεί μια μη εστιασμένη δέσμη διαμήκους κύματος που προσπίπτει στο υπό έλεγχο τεμάχιο εργασίας σε μια ορισμένη γωνία. Μέρος της δέσμης διαδίδεται κατά μήκος της κοντινής επιφάνειας και λαμβάνεται από τον αισθητήρα λήψης, ενώ μέρος της δέσμης ανακλάται από την κάτω επιφάνεια και στη συνέχεια λαμβάνεται από τον αισθητήρα. Ο αισθητήρας λήψης καθορίζει τη θέση και το ύψος του ελαττώματος λαμβάνοντας το σήμα περίθλασης από την άκρη του ελαττώματος και τη διαφορά χρόνου του.

• Μικρά wafers: Μπορούν να επιτύχουν μεγάλη γωνία διάχυσης και να αυξήσουν την περιοχή κάλυψης.
• Ευρείας ζώνης: Μπορεί να δημιουργήσει σήματα σε ένα πολύ ευρύτερο εύρος συχνοτήτων. Για παράδειγμα, το κύμα διέλευσης είναι ένα σήμα με συχνότητα πολύ χαμηλότερη από τη συχνότητα του κέντρου.
• Στενός παλμός: Για να επιτευχθεί η καλύτερη ανάλυση.
• Υψηλή ευαισθησία: Συνήθως κατασκευάζεται από πιεζοηλεκτρικά σύνθετα υλικά, έχει υψηλή αποδοτικότητα ακουστικο-ηλεκτρικής μετατροπής.

• Πετροχημική βιομηχανία: Χρησιμοποιείται συχνά για την επιθεώρηση βασικού εξοπλισμού όπως αγωγοί πετρελαίου και δεξαμενές αποθήκευσης και μπορεί να ανιχνεύσει άμεσα εσωτερικά ελαττώματα που είναι επιρρεπή να συμβούν λόγω παραγόντων όπως η διάβρωση και η καταπόνηση, αποφεύγοντας έτσι μεγάλα ατυχήματα όπως διαρροές και εκρήξεις.
• Ενέργεια και ενέργεια: Κατά τη διάρκεια της τακτικής συντήρησης και επισκευής βασικού εξοπλισμού όπως λέβητες και ατμοστρόβιλοι στη βιομηχανία ενέργειας και ενέργειας, οι αισθητήρες TOFD μπορούν να χρησιμοποιηθούν για την εις βάθος ανίχνευση της ακεραιότητας της εσωτερικής δομής του εξοπλισμού, τον άμεσο εντοπισμό πιθανών ελαττωμάτων και τον χειρισμό τους.
• Αεροδιαστημική κατασκευή: Διαδραματίζει καθοριστικό ρόλο στην επιθεώρηση σημαντικών εξαρτημάτων όπως οι λεπίδες κινητήρων αεροσκαφών και τα δομικά μέρη της ατράκτου, ικανό να ανιχνεύει με ακρίβεια εσωτερικά ελαττώματα και να αποτρέπει ατυχήματα πτήσης που προκαλούνται από ελαττώματα.

• Αισθητήρας TOFD διατεταγμένης διάταξης: Χρησιμοποιείται κυρίως για την ανίχνευση διάβρωσης στη ρίζα των συγκολλήσεων.

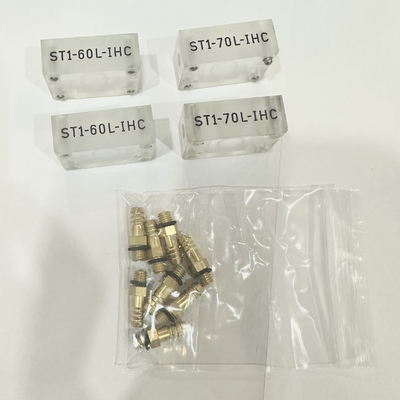

• Ειδικός αισθητήρας TOFD σωλήνων μικρής διαμέτρου: Εξοπλισμένο με ειδική σφήνα TOFD για σωλήνες μικρής διαμέτρου, χρησιμοποιείται για την επιθεώρηση σωλήνων μικρής διαμέτρου.
• Αισθητήρας TOFD σφήνας COD: Χρησιμοποιώντας σφήνες COD, μπορεί να χρησιμοποιηθεί για την επιθεώρηση των διαμήκων συγκολλήσεων των δοχείων για να ταιριάζει με τις αντίστοιχες επιφάνειες τεμαχίων εργασίας.
• Αισθητήρας TOFD σφήνας από ανοξείδωτο χάλυβα: Η χρήση μιας σφήνας από ανοξείδωτο χάλυβα μπορεί να προστατεύσει τη σφήνα.
