HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους

HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους
HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους

Μεγάλες Εικόνας :  HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HUATEC
Πιστοποίηση: CE
Αριθμό μοντέλου: HPA-620
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD42090/set - USD47580/set
Συσκευασία λεπτομέρειες: Εξωτερική συσκευασία χαρτοκιβωτίων
Χρόνος παράδοσης: 20-30 εργάσιμες ημέρες μετά από την παραλαβή της πληρωμής σας
Όροι πληρωμής: T/T, Western Union, Paypal, L/C
Επικοινωνία

HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους

περιγραφή
Επίδειξη: οθόνη αφής 10,4-ίντσας Αποθήκευση: Εσωτερικό: 64GB. Εξωτερικό: USB flash disk
AC: 100V~240V 50Hz/60Hz Βαθμολογία προστασίας εισόδου: IP65
Επισημαίνω:

Φορητός υπερηχητικός ανιχνευτής ρωγμών

,

Ανιχνευτής ελαττωμάτων υπερήχων με σειρά φάσεων

,

IP65 υπερηχητικός ανιχνευτής ελαττωμάτων

HPA-620 Φορητός 32:128PR Φάση TOFD ανίχνευση υπερήχων ανίχνευσης ελαττωμάτων

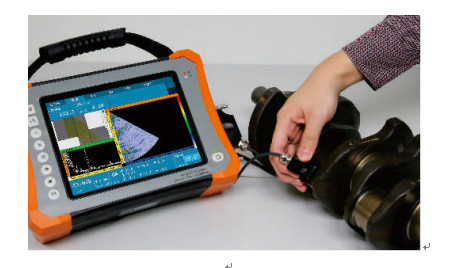

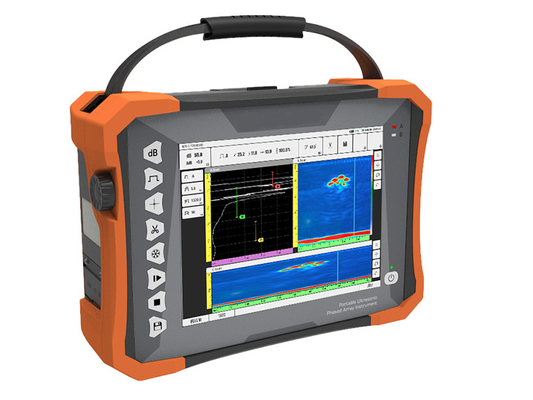

Ο HPA-620 είναι ένας φορητός ανιχνευτής ελαττωμάτων 32:128PR.

Είναι εξοπλισμένο με τη συμβατική μονάδα ελέγχου υπερήχων, τη μονάδα TOFD, τη συμβατική μονάδα Φάσης, που υποστηρίζει την ταυτόχρονη σάρωση της TOFD και της Φάσης,καθώς και ανιχνευτές διπλής σειράςΜε μια αδιάβροχη οθόνη αφής και δυνατότητες καταγραφής δεδομένων δοκιμής σε όλη την πορεία, τοΟ HPA-620 είναι ένας προηγμένος διανοητικός ανιχνευτής ελαττωμάτων.


Παράμετρος:

Διάδρομοι
Τρόπος Λειτουργία PA Τρόπος UT Τρόπος TOFD
Αριθμός 32:128 2 2
Φυσική παράμετρος
Εμφάνιση 10οθόνη αφής 0,4 ιντσών
Εισαγωγή 1 IPEX, 4 C5
Λιμάνι Ε/Ε 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (μπορεί να μεταφερθεί στο HDMI)
WIFI
Λεωφορείο κωδικοποίησης LEMO 1B
Θέση TTL I/O
GPS - Ναι, ναι.
Αποθήκευση Εσωτερικό: 64GB. Εξωτερικό: USB flash disk
Βάρος 5 kg (χωρίς μπαταρία)
Μέγεθος 350 mm × 250 mm × 130 mm
(L × W × H)
Κλιματισμός 100V~240V 50Hz/60Hz
Δ.Σ. 13.5V
Τύπος μπαταρίας Η μπαταρία λιθίου
Δυνατότητα μπαταρίας Διπλή μπαταρία, η καθεμία < 100Wh
Διάρκεια ζωής της μπαταρίας ≥ 4,5 ώρες
Θερμοκρασία Περιοχή θερμοκρασίας λειτουργίας: -10°C~40°C
Περιοχή θερμοκρασίας αποθήκευσης: -20°C~60°C
Αξιολόγηση προστασίας κατά της εισόδου IP65
ΕΤ
ΑΕΠ 25Hz~10kHz
Τετάρση πομπού 75V ~ 250V (50Ω φορτίο)
Διάμετρος παλμού 30ns~1000ns, με βήμα 5ns
Αμβλύνσεις 400Ω, 80Ω
Ποσοστό δειγματοληψίας 100MHz
Διάφραση ζώνης 0.5MHz~20MHz (-3dB)
Κέρδος 0.0dB~110.0dB
Πλεόνασμα ευαισθησίας ≥ 60dB (στενό εύρος ζώνης), ≥ 52dB (ευρύ εύρος ζώνης) (2.5P20 μετατροπέες, 200mmφ2τρυπές επίπεδου βυθού)
Λάθος κάθετης γραμμικότητας ≤ 3%
Λάθος οριζόντιας γραμμικότητας ≤ 0,1%
Απόφαση ≥26dB ((2.5P20)
Δυναμικό εύρος ≥ 30dB
Φίλτρο Υψηλή διέλευση, χαμηλή διέλευση και πολλαπλή στενή διέλευση ζώνης
Διορθώσεις RF (TOFD mode), πλήρες κύμα, μισό κύμα +, μισό κύμα
Διάδρομοι 2 κανάλια
Μέγιστη κάλυψη 10000 mm (σε μήκους μήκους μήκους κυμάτων από χάλυβα)
Πύλη Α/Β/Γ
Αστέρι Πύλης Πλήρη γκάμα
Διάμετρος πύλης Ξεκίνηση πύλης σε πλήρη περιοχή
Οριακό όριο πύλης 1~99%
Ασφάλεια Ηχητική/Οπτική
Σημείο μέτρησης Μέτωπο/Σκορφή
ΤΚΓ 16
Φαιδική σειρά
Διάδρομοι 32:128
Μέγιστο άνοιγμα 32 στοιχεία
Μέγιστα στοιχεία 128 στοιχεία
Νόμος Εστίασης ≥1024
Γωνία σάρωσης -89°~89°
Κλιμάκωση Ταχύτητα, καθυστέρηση, TCG, ACG, κωδικοποιητής
Όγκος δοκιμής 1000 χιλιοστά
Μίνι αύξηση γωνίας 0.1° (αυτόματη ρύθμιση)
Ποσοστό δειγματοληψίας 100MHz, 10bit
Διορθώσεις Πλήρες κύμα
Υψόμετρο οθόνης A-scan 800% του ύψους της οθόνης (μέγιστο)
Εναρμόνιση αναλογικού κέρδους 80 dB
Μέγιστο PRF 20kHz
Τετάρση πομπού 20V ~ 110V ((50Ω φορτίο)
Τύπος παλμού Διπολικό τετραγωνικό κύμα
Διάμετρος παλμού 30ns~1000ns, βήμα ως 5ns
Διάφραση ζώνης 0.5MHz ~ 20MHz ((-3dB)
Φίλτρο Υψηλή διέλευση, χαμηλή διέλευση, πολλαπλή στενή διέλευση ζώνης
Ενεργοποίηση Κωδικοποιητής, με βάση το χρόνο
Σημείο μέτρησης Μέτωπο/Σκορφή
Διάβασμα Άμβλεια, διαδρομή δέσμης, οριζόντια, βάθος
Ανάλυση μέτρησης 0.5mm
Τρόπος σάρωσης Λ/Σ/Σ/Δ ∆ανεισμός
Διάρκεια σάρωσης ≥ 15 μέτρα
Ταχύτητα σάρωσης ≥ 30 mm/s


Χαρακτηριστικά:

Διάδρομοι επιθεώρησης

  • 38Δοκιμαστική μονάδα
  • Ταυτόχρονη σάρωση του TOFD και της φάσης
  • Υποστηρίζει ανιχνευτές διπλής σειράς
  • Δύο κανάλια TOFD· 2 κανάλια συμβατικής υπερηχογραφικής δοκιμής

Η λειτουργικότητα του HPA-620 προσφέρει μια μεγάλη ικανοποίηση των χρηστών με διάφορες απαιτήσεις.


Μονάδα φάσης συστοιχίας

  • Συνηθισμένη επιθεώρηση συγκόλλησης με μύτη (conventional butt weld inspection) (με ταυτόχρονη σάρωση του TOFD και της φάσης)
  • Παραδοσιακή C-scan επιθεώρηση πινακίδων
  • Παραδοσιακή επιθεώρηση των μπουλών
  • Παραδοσιακή επιθεώρηση διάβρωσης
  • Επιθεώρηση TKY

Μονάδα TOFD

  • Ρυθμισμός παραμέτρων διαδικασίας· ρύθμιση παραμέτρων ανιχνευτή και σφήνας

Οι χρήστες είναι σε θέση να υπολογίζουν τις σχετικές παραμέτρους με βάση τις παραμέτρους του ανιχνευτή και της διαδικασίας, συμπεριλαμβανομένων: PCS, κάλυψη σάρωσης, κάλυψη κάτω, γωνίες που περιλαμβάνονται στη δέσμη.


Εμφάνιση

  • Το HPA-620 είναι εξοπλισμένο με μια οθόνη TFT βιομηχανικής κλάσης 10,4 ιντσών, με λειτουργία αφής, παρέχοντας βέλτιστες οθόνες υπό έντονο φως και σε εξωτερικούς χώρους.

Σχεδιασμός διαδικασίας

  • Προσφέροντας μοντέλα προσομοίωσης διαδικασιών, το HPA-620 μπορεί επίσης να κατασκευάσει ένα μοντέλο εισάγοντας διαστάσεις αντικειμένων μέσω λογισμικού CAD.Προσαρμόστε τους χρήστες σε μια ειδική διαδικασία επιθεώρησης και παρέχετε εξ ολοκλήρου εξυπηρέτηση για το πλήρες φάσμα λύσεων.

Πεδίο εφαρμογής:

Ελέγχος συμβατικών συγκόλλησεων

Φάσιμη επιθεώρηση C-scan συστοιχίας σύνθετων υλικών

Επιθεώρηση βρόχων και βιδωμένων σωλήνων

Επιθεώρηση των αρθρώσεων PE

Λύση της επιθεώρησης συγκόλλησης σωλήνων μικρής διαμέτρου

HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους 0HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους 1HPA-620 Φορητός 32 128PR Φάσης Αρέας TOFD Scan Υπερήχων Ανιχνευτής Λάθους 2
