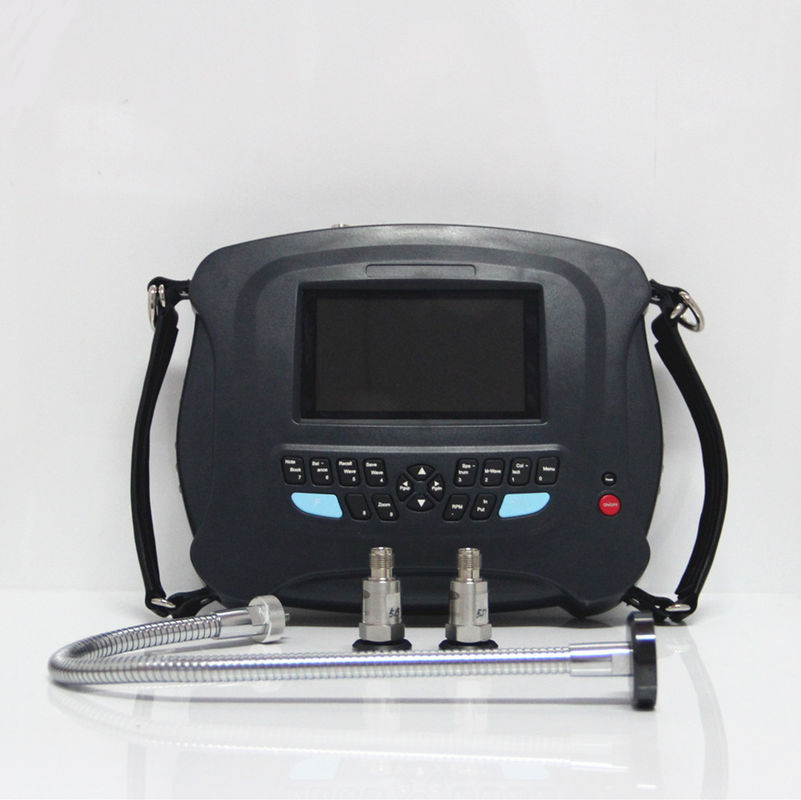

HG904A Συλλέκτης δεδομένων 2 καναλιών / Αναλυτής διάγνωσης / Εξισορρόπηση φάσης δονήσεων

HG904A Συλλέκτης δεδομένων 2 καναλιών / Αναλυτής διάγνωσης / Εξισορρόπηση φάσης δονήσεων

Εκτιμάται ότι περίπου το 50 τοις εκατό όλων των σφαλμάτων οφείλονται σε ανισορροπία των ροτόρων.Το καλύτερο μέσο για την εξάλειψη της μηχανικής ανισορροπίας είναι η εξισορρόπηση επί τόπου..ΝέοΟ HG904A Machine Analyzer/Balancer είναι ιδιαίτερα χρήσιμος για το σκοπό αυτό.Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της ταχύτητας περιστροφής και της φάσης δονήσεων, και για τον υπολογισμό του βάρους και της θέσης της ανισορροπίας.

Περιοχές εύρους και ανταπόκριση συχνότητας για τη συνολική μέτρηση δονήσεων:

FΤρόφιμα:

• Εύκολο στη χρήση
• Εικονογράφηση διανυσμάτων, η διαδικασία εξισορρόπησης και το αποτέλεσμα εμφανίζονται καθαρά με μια ματιά
• Αποθήκευση δεδομένων εξισορρόπησης 10 ροτόρων
• Επιλέξιμη δοκιμαστική μάζα αφαιρείται ή παραμένει
• Διαίρεση του αποτελέσματος εξισορρόπησης σε δύο καθορισμένες θέσεις
• Δοκιμαστικό εύρος βάρους υπολογίζεται με βάση το βάρος του περιστροφίου, την ταχύτητα περιστροφής, την ακτίνα και την απαιτούμενη βαθμίδα ισορροπίας
• Η ισχύς της δοκιμαστικής μάζας κρίνεται αυτόματα
• Μέτρηση στροφών ανά λεπτό, πλάτους και φάσης
• Α.Δ.:16 bit
• Στο χώρο 400,800,1600,3200,6400,12800 γραμμές FFT φάσμα και λειτουργία διάγνωσης
• Συγχρονική συλλογή δεδομένων σε δύο κανάλια
• Εργαλεία αποσύνδεσης περιβλήματος για διάγνωση ρυμουλκούμενων και εργαλείων
• Λειτουργία μεταφοράς για τη μέτρηση της φυσικής συχνότητας
• Η απεικόνιση της μορφής κύματος και του φάσματος με μεγάλη οθόνη LCD
• Αποθήκευση τιμών δονήσεων και μορφής κύματος δονήσεων

Κατάσταση λειτουργίας

• Πεδίο θερμοκρασίας: από 5°C έως 50°C
• Σχετική υγρασία:<85%, ακόρεστα
• Χωρίς καυστικά αέρια
• Χωρίς ισχυρό ηλεκτρομαγνητικό πεδίο και ισχυρή επίθεση

Προδιαγραφές:

• Περιοχή ταχύτητας περιστροφής για τη δυναμική εξισορρόπηση: 70-13.000 r/min
• Επιλέξιμη αυτοματοποιημένη και χειροκίνητη περιοχή
• Ακρίβεια μέτρησης των δονήσεων: 5 %

Αισθητήρες: Πιεζοηλεκτρικό επιταχυνόμετρο, ταχύτητα μαγνητοηλεκτρικότητας, μετατόπιση Eddy κλπ.

• 8^Η-έλεγχος κατά της ελλειπτικής σειράς, ελεγχόμενο διάβασης ζώνης RPM
• Σημείο εισόδου:Επιταχυνόμετρος, ICPκαι τάση

• Διάστημα συχνότητας ανάλυσης φάσματος: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz μόνο για δειγματοληψία ενός καναλιού(ανάλυση φάσματος 35KHz),

51.2KHz για δειγματοληψία 2 καναλιών(ανάλυση φάσματος 20KHz)).

• Αποθήκευση δεδομένων: 8G

• Δελτίο σημειώσεων: 10 κωδικοί κατάστασης για οπτική επιθεώρηση
• Έξοδος: USB για επικοινωνία με υπολογιστή
• Δύναμη: επαναφορτιζόμενη μπαταρία Ni-MH για 8 ώρες συνεχούς λειτουργίας, προειδοποίηση χαμηλής ισχύος της μπαταρίας
• Περιβάλλον λειτουργίας: 0~55^oC, 90% υγρασία μη συμπύκνωση
• Μέτρηση της ταχύτητας περιστροφής με αισθητήρα φωτοκύτταρου
• Δυναμικό εύρος: 60 dB με ρυθμιζόμενο εύρος αύξησης 48 dB
• Μέγεθος: 21×13×4 cm. Βάρος: 1,2 kg (συμπεριλαμβανομένων των μπαταριών)

•



  Κατάλογος συσκευασίας

  ΝέοHG904A Συλλέκτης δεδομένων δόνησης 1
  Επιταχυνόμετρο 2
  Μαγνητικό όρος 2
  Έλεγχος επεκτάσεων από χάλυβα 1
  Φορτιστή μπαταρίας 1
  Καλώδιο επιταχυντή 3
  USBΚαλώδιο επικοινωνίας 1
  Μονάδα εξισορρόπησης 1

  Αισθητήρας Tacho/Trigger και καλώδιο 1
  Συσκευή χαρτιού αντανακλαστήρα 1
  Γρήγορος οδηγός εκκίνησης 1
  Λογισμικό CD 1
  Πιστοποιητικά HG904A και αισθητήρες 3
  Κουβαλάω την υπόθεση 1
