PT Κλάδος δοκιμής αναφοράς δείγματος τύπου II CE

PT Τμήμα δοκιμής αναφοράς δείγματος τύπου ΙΙ

Το τεστ αξιολόγησης της απόδοσης διεισδυτικών ουσιών ISO 3452-3:2013 περιγράφει δύο τύπους τεστ αναφοράς - τα τεστ αναφοράς τύπου 2 προορίζονται για την τακτική αξιολόγηση της απόδοσης του συστήματος DPI.

Σημείωση: Διάμετρος πέντε περιοχών ρωγμών σε mm, ανοχή ± 10%

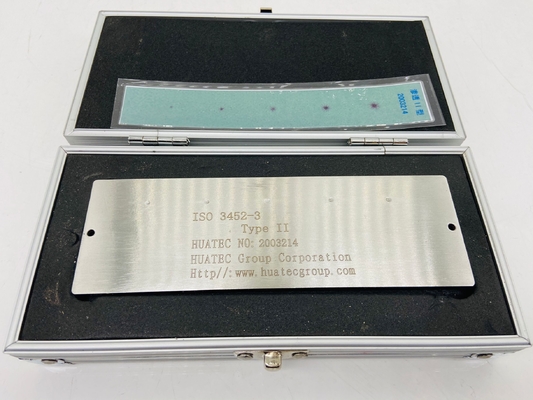

Το δοκιμαστικό τεμάχιο χρωματοποιημένου χρώματος από ανοξείδωτο χάλυβα πέντε σημείων είναι δοκιμαστικό τεμάχιο τύπου ΙΙ της σειράς ανίχνευσης ελαττωμάτων διείσδυσης.Παρασκευάζεται σύμφωνα με τα πρότυπα GB/T18851-2008 και EN ISO3452-3:2013. Πέρασε την εθνική αξιολόγηση της βιομηχανίας τον Δεκέμβριο του 2002. Το τεστ ανταποκρίνεται στις απαιτήσεις των προτύπων GB/T18851-2008, EN ISO3452 και ASME.Η πραγματική μετρούμενη τιμή του τεχνητού ελαττώματος βασίζεται στο πρότυπο ISO 10474 ή EN 10204 τύπου 3.1 πιστοποιητικό.

Για τη μέτρηση των διαμέτρων χρησιμοποιήθηκε φθοριούχο διαπεραστικό επιπέδου 2, νερό και ξηρό αναπτύκτη· διαπεραστικό αντιδιαστολής χρώματος επιπέδου 2 (χρησιμοποιήθηκε υλικό ποιότητας που επικαιροποιείται με την πραγματική κατάσταση).

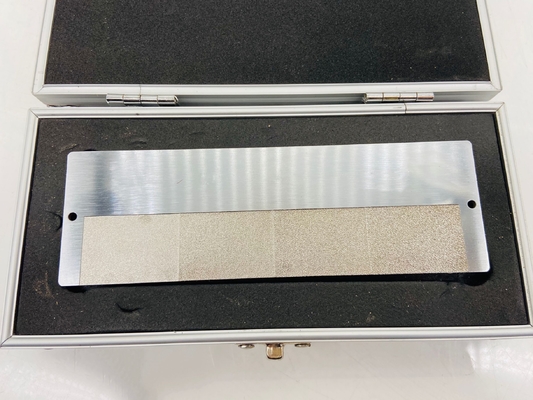

Το μπλοκ αναφοράς τύπου 2 κατασκευάζεται από ανοξείδωτο χάλυβα επιχρισμένο με στρώμα νικελίου και μετά σκληρό κράμα χρωμίου.

Πέντε αστεροειδή ελαττώματα διαμέτρου από 3,0 έως 5,5 mm δημιουργήθηκαν στη συνέχεια τεχνητά σε αυτό το στρώμα με τα πέντε ελαττώματα να τοποθετούνται ομοιόμορφα σύμφωνα με το μέγεθός τους.Για την αξιολόγηση της πλύσιμης ικανότητας* το σημείο αναφοράς τύπου 2 περιλαμβάνει τέσσερα γειτονικά σημεία με τραχύτητες R = 2.5μm, 5μm, 10μm και 15μm. Με το μικρότερο ελάττωμα να βρίσκεται δίπλα στην περιοχή που παρουσιάζει τη μικρότερη τραχύτητα.
